怎样画光路图？

PPT中的主要操作是在选定形状后依次点击Shape Format > Merge Shapes > Fragment，然后删掉不需要的碎片，最终可按实际比例画出透镜。上面是一个AC254-080-A双胶合消色差透镜，机械图纸可在Thorlabs官网查看。

https://www.gwoptics.org/ComponentLibrary

3. 有些其他课题组也会把自己常用的光学元件画好并分享在网上。比如，布法罗大学Markelz研究团队的页面

http://markelz.physics.buffalo.edu/node/411

光学元件库截图

THz-TDS装置

4. 如果喜欢一点折磨和挑战，还可以选择使用LaTeX库，比如由Christoph Bersch创建的pst-optexp：

https://ctan.org/pkg/pst-optexp

https://github.com/amv213/ComponentLibrary

https://github.com/damienBloch/Inkscape-raytracing

3D装置示例

2D装置示例

7. 基于网页的交互式几何光学模拟：

https://phydemo.app/ray-optics

Optico界面

ray-optics仿真示例

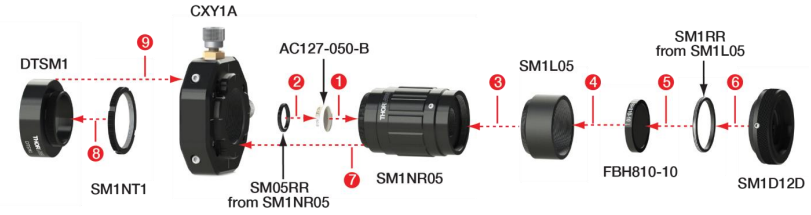

8. Thorlabs大部分产品提供不同格式的2D或3D文档，不仅方便用户画光路图和搭建实验装置，还能形象地展示组装过程或操作方法。下方最后一图来自量子光学实验手册：首先将每个组件导入SolidWorks并按实际的样子进行组装，然后使用SW的爆炸功能沿三个主轴分离部件，通过Photoview 360渲染，最后添加箭头和数字。

FSAC自相关仪

色散预补偿脉宽测量

啁啾反射镜

色散预补偿装置

使用RSP1X15安装波片并对准快轴的步骤

组装探测器的分解步骤

9. Blender动画：生命和神经科学研究人员好像很喜欢这个开源软件。他们能把自己搭建的显微镜系统渲染得栩栩如生，并分享在社交媒体和同行探讨，比如下面的超分辨显微镜装置。据作者社交媒体回复，除了Thorlabs组件，其它组件使用Fusion 360建模，然后通过Blender渲染。





，时长00:20







来源@Jonas_Euchner

另外，网上还有用于Blender的光学资源，比如由Ryo Mizuta创建的光学组件包及其使用教程视频(搜索一下很容易找到链接但可能没法直接访问)：

画光学装置

画高斯光束
