投影仪的前世今生

过一个聚光棱镜，会聚三种颜色的光，然后在投射幕布上形成一幅彩色图像。这种投影机光源一般是卤素灯或者高压汞灯，使用寿命相对较短，且每两年需要更换灯泡，维护成本较高，但画面色彩不错。
投影仪的前世今生
图4. LCD原理（图片来源网络）
 DPL技术——第三代投影仪
1987年，德州仪器公司Larry Hornbeck博士研发出第一块数字显微镜装置DMD（2015年因此获得奥斯卡奖，表彰其对电影数字化的贡献），到1996年，DLP（数字光学处理）技术正式商品化走向投影显示市场，第一款DLP投影机面世。
单片式DLP投影仪的原理如图5左边所示。DMD芯片是由许多片微反射镜组成，通过数字驱动信号控制每个微反射镜的偏转，每个微反射镜代表一个像素，其数量多少决定了分辨率的大小。高亮光源发出的光线经过聚光镜会聚到色轮上，再经过透镜组整形后照射在DMD芯片上，经过DMD芯片反射的光经过投影镜头成像在投影屏幕上。色轮在控制电路的控制下驱动，在高速运转的情况下，人眼由于具有视觉暂留效应，可以看到彩色图像。DLP具有全数字化的特性，具有高分辨率、高亮度、高对比度和图像无缝的优点[2]。图5右边是三片式DLP投影，将光束分开投射到DMD芯片上，可以实现更高的分辨率和稳定性。

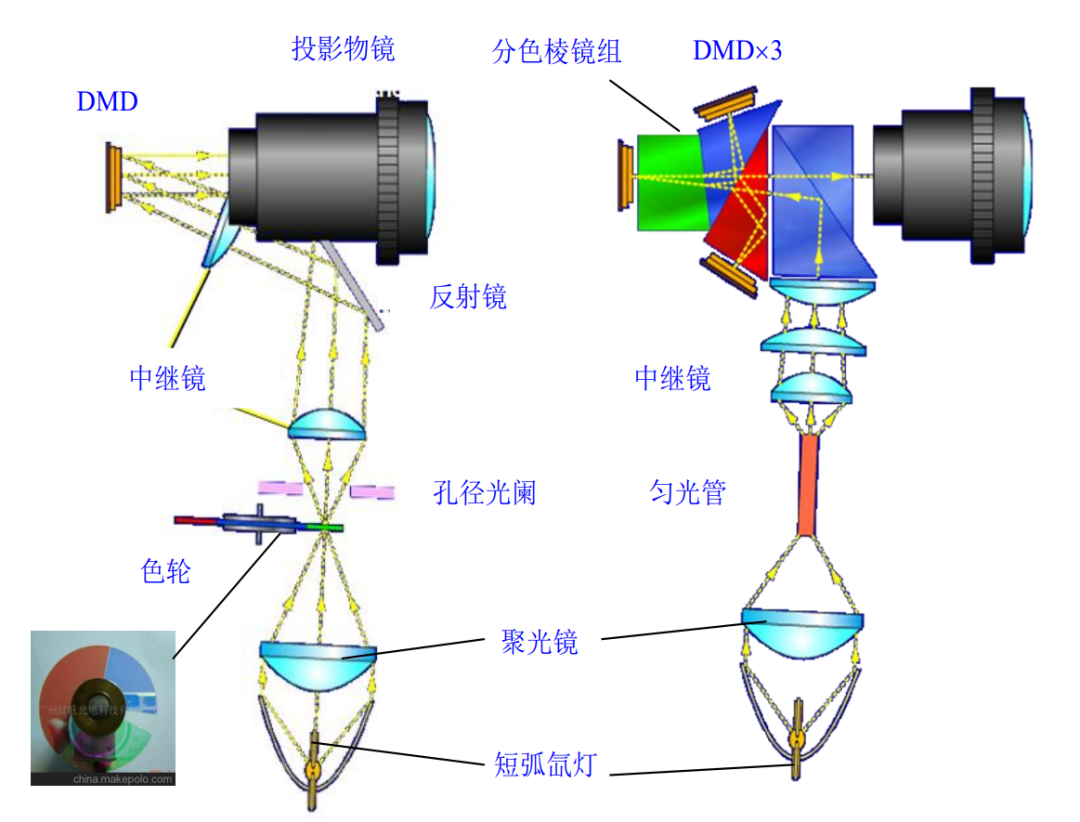

图5. DLP成像原理图

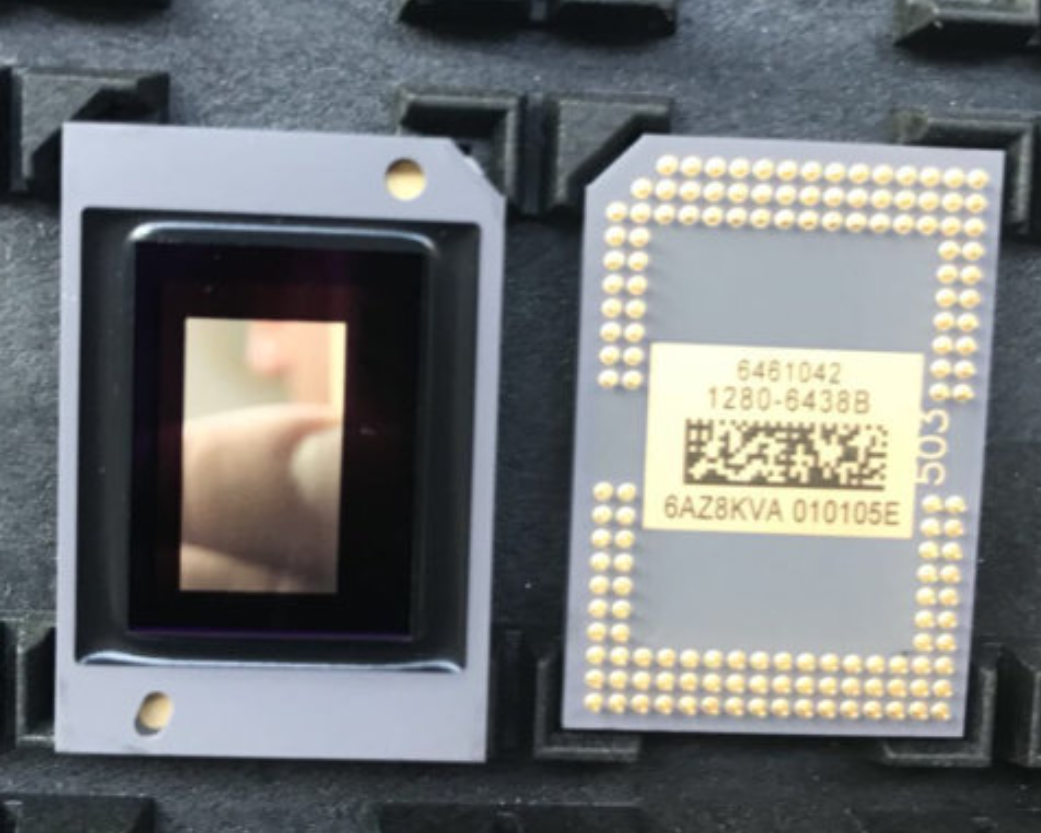

图6. DMD芯片的正反面（图片来源网络）
随着科技的发展和理念的进步，我们有理由相信，投影机还将会不断的进行革新，会继续完善和发展，功能也将会越来越强大，越来越智能，可以更好的服务人类。
参考文献：
[1].KateyamaM.Tft. lcd technology [J]. Thin Solid Films,1994,341(1-2): 140-147.
[2].杨凤和.DLP技术及其投影显示应用研究 [D].中国科学院研究生院（长春光学精密机械与物理研究所）, 2005.
