首台联合研发国产化MOCVD成功投用,实现高质量GaN外延生长!

9月6日,在材料生长与装备平台的超净实验室里,国家第三代半导体技术创新中心(苏州)科研人员经过三个多小时实验,采用与国内半导体设备厂家联合研发的首台国产MOCVD设备,首炉试生长成功产出了高质量GaN外延片。生长的GaN外延材料的测试结果:AFM表面Ra<0.5nm,XRD摇摆曲线 (0002)<300arcsec,(10-12)<400arcsec,载流子迁移率>600cm2/V-s。



首炉高质量GaN外延片的成功出炉,标志着国创中心(苏州)的公共研发平台在协助产业界研发新设备、开发新技术的支撑服务能力方面,又迈进了坚实的一步,具有重要的里程碑意义!

GaN



外延片



首台联合研发国产化MOCVD成功投用,实现高质量GaN外延生长!

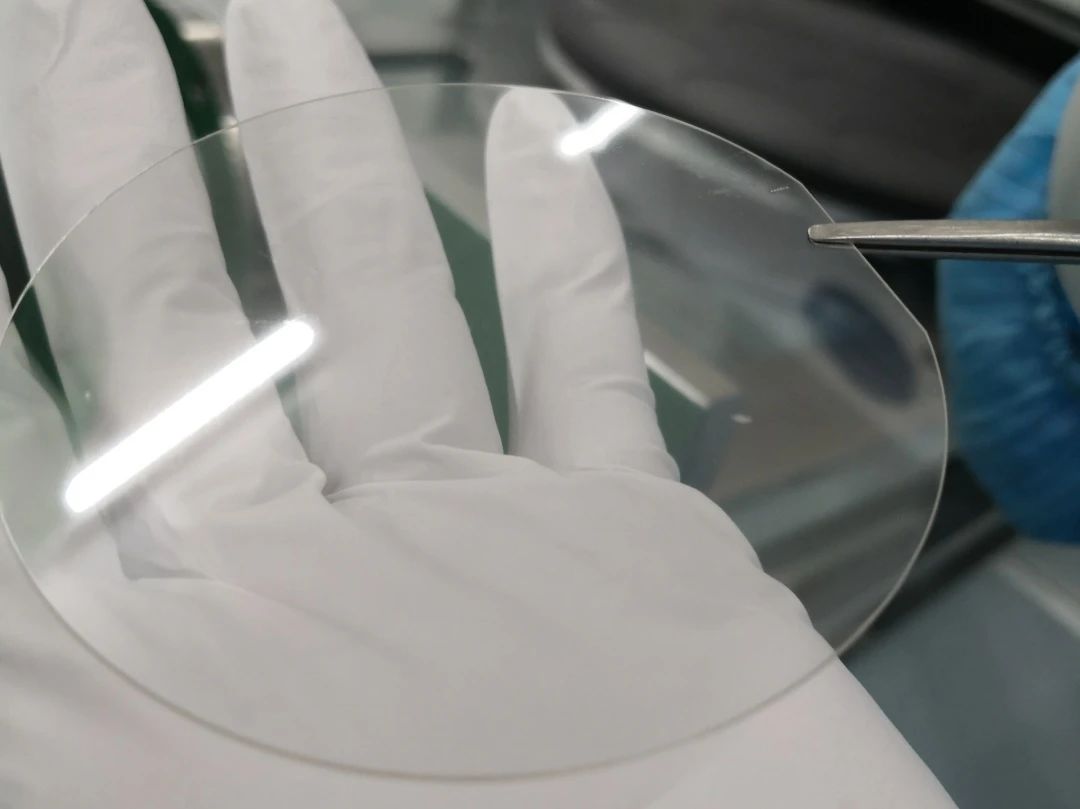

 图1   采用联合研发国产化MOCVD生长的高质量GaN外延片



国创中心(苏州)围绕第三代半导体核心共性技术,建设开放共享的公共研发平台,致力于为产业链提供支撑服务,协助企业高效研发,促进科技型领军企业和中小微企业的快速成长。建设以来,通过开放创新、合作共赢的网络化协同模式,与科研院所、高校、企业紧密合作,不断补链强链。



在本次首炉生长实验中,采用的MOCVD设备是国创中心(苏州)助力企业研发的新型国产设备。该台设备的成功投用(如图2),也是国创中心(苏州)开放式建设创新研发平台的成功探索实践。

首台联合研发国产化MOCVD成功投用,实现高质量GaN外延生长!
首台联合研发国产化MOCVD成功投用,实现高质量GaN外延生长!

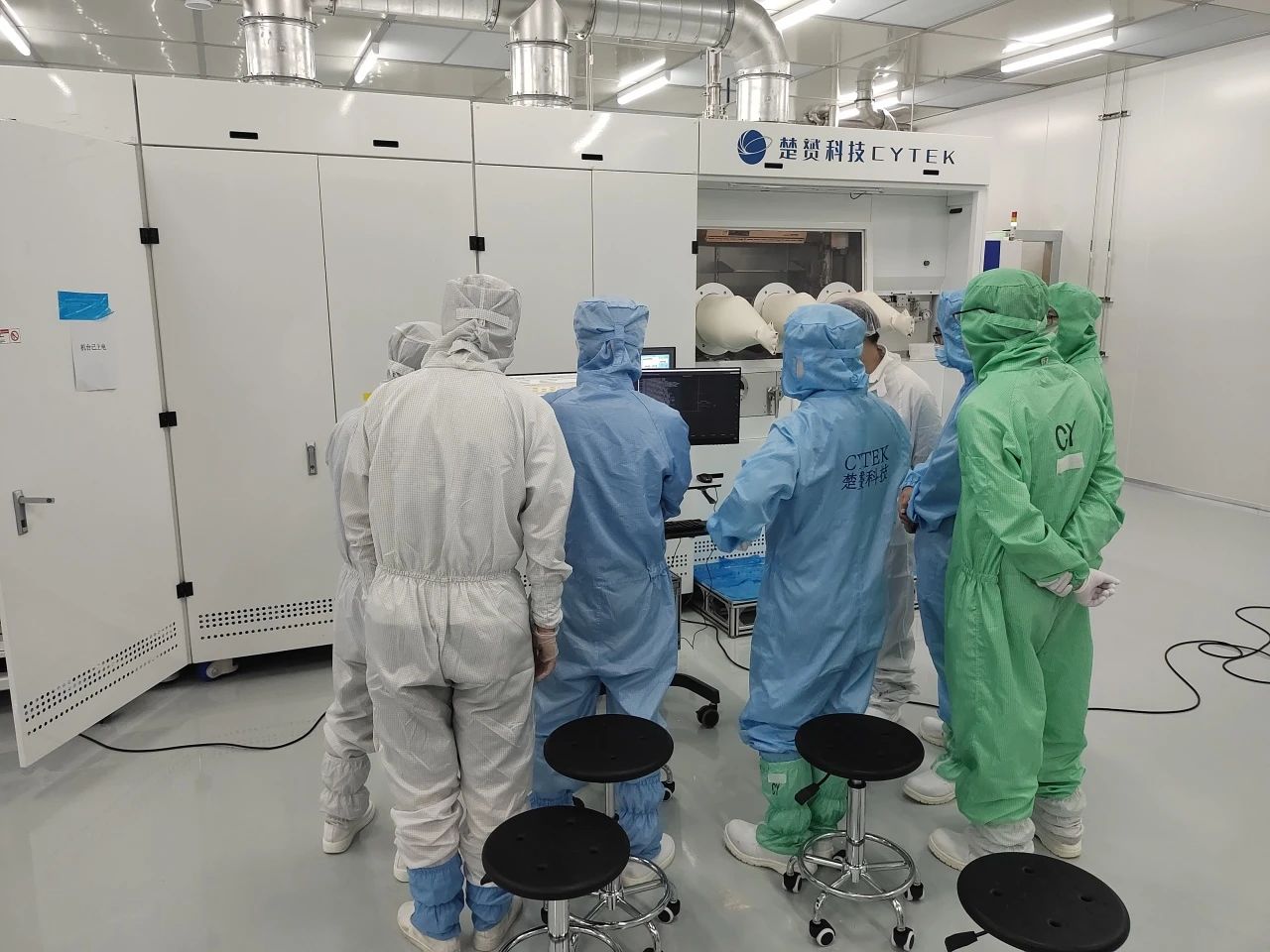

图2 科研人员在操作首台联合研发的MOCVD设备



该设备进一步提高了腔体的环境稳定性,通过对核心部件的优化设计,获得比传统商用设备更高的气流可调性和温度一致性(图3所示)。可以满足对外延要求更高的氮化物材料与器件(GaN基Micro-LED等)的外延生长和器件开发。
首台联合研发国产化MOCVD成功投用,实现高质量GaN外延生长!

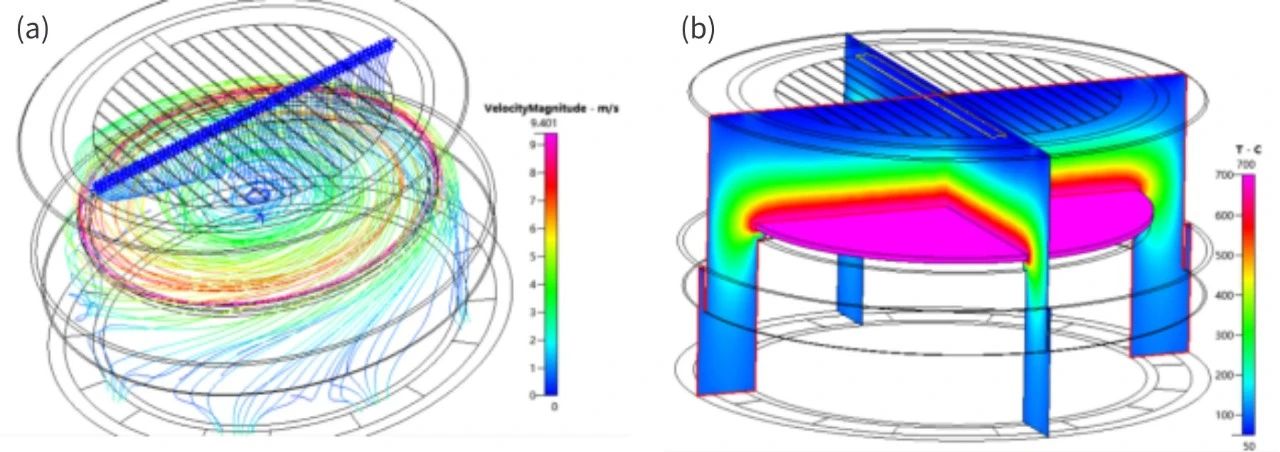

图3 新型MOCVD设备反应腔模拟(a)流场均匀性模拟;(b)量子阱生长阶段的温场模拟



科研人员在该设备上开展试生长实验,采用两步生长技术获得GaN单晶材料外延层。第一步在衬底上生长低温缓冲层,第二步对缓冲层进行高温热处理,然后进行三维粗化和三维转二维的合并,最终实现低位错GaN材料的平坦化生长。生长的外延层厚度控制在约2μm,不进行任何掺杂,同时验证设备运行的各项性能(如图4所示)。
首台联合研发国产化MOCVD成功投用,实现高质量GaN外延生长!
首台联合研发国产化MOCVD成功投用,实现高质量GaN外延生长!

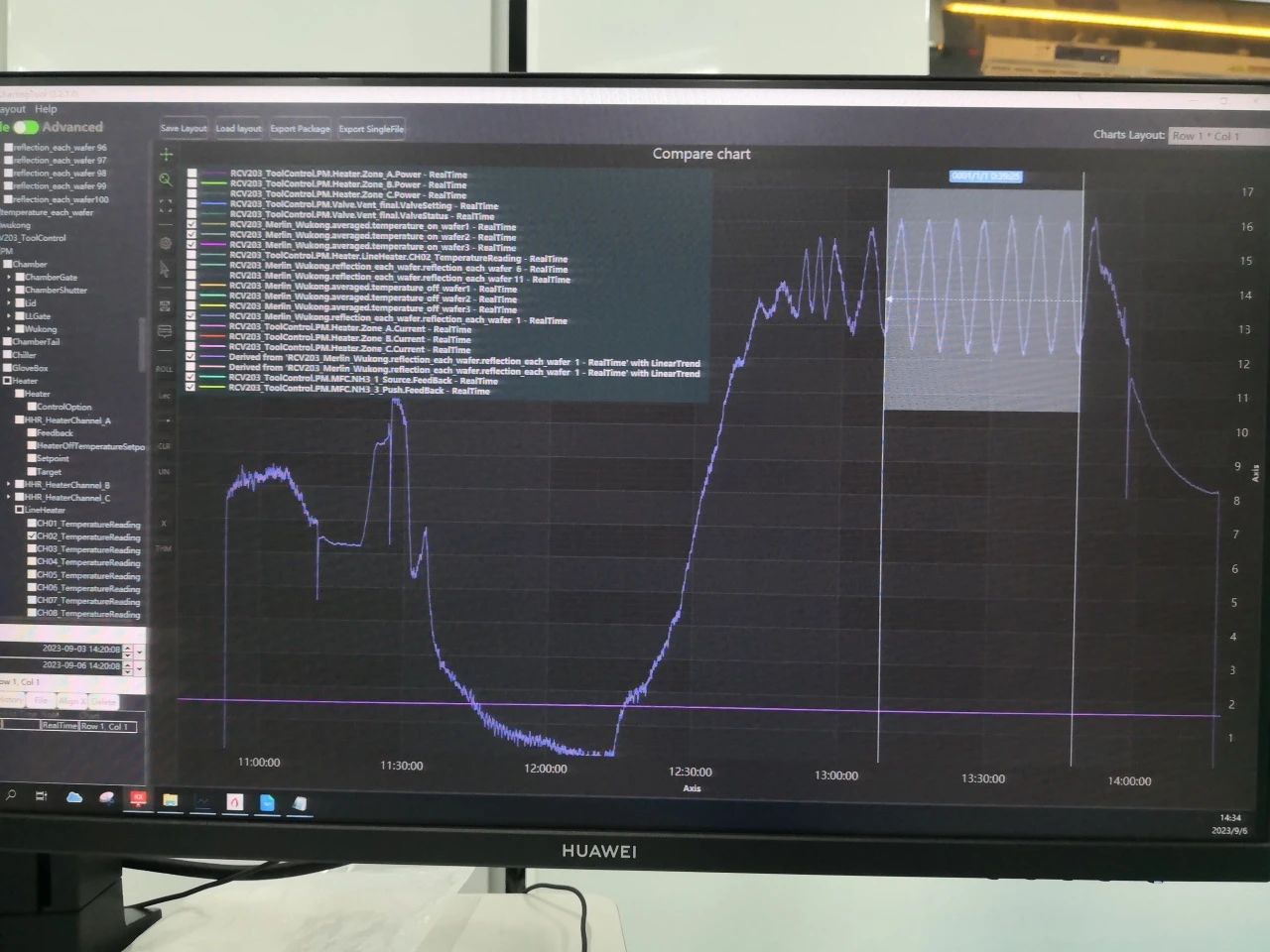

图4  首炉生长的调试场景和原位监控曲线



生长结束后,取出的GaN外延片光亮如镜,在显微镜下表面平整,缺陷较少。经原子力(AFM)测试,其表面呈现出台阶流形貌,原子台阶清晰可见,粗糙度值Ra为0.33nm(如图5所示)。
首台联合研发国产化MOCVD成功投用,实现高质量GaN外延生长!
首台联合研发国产化MOCVD成功投用,实现高质量GaN外延生长!

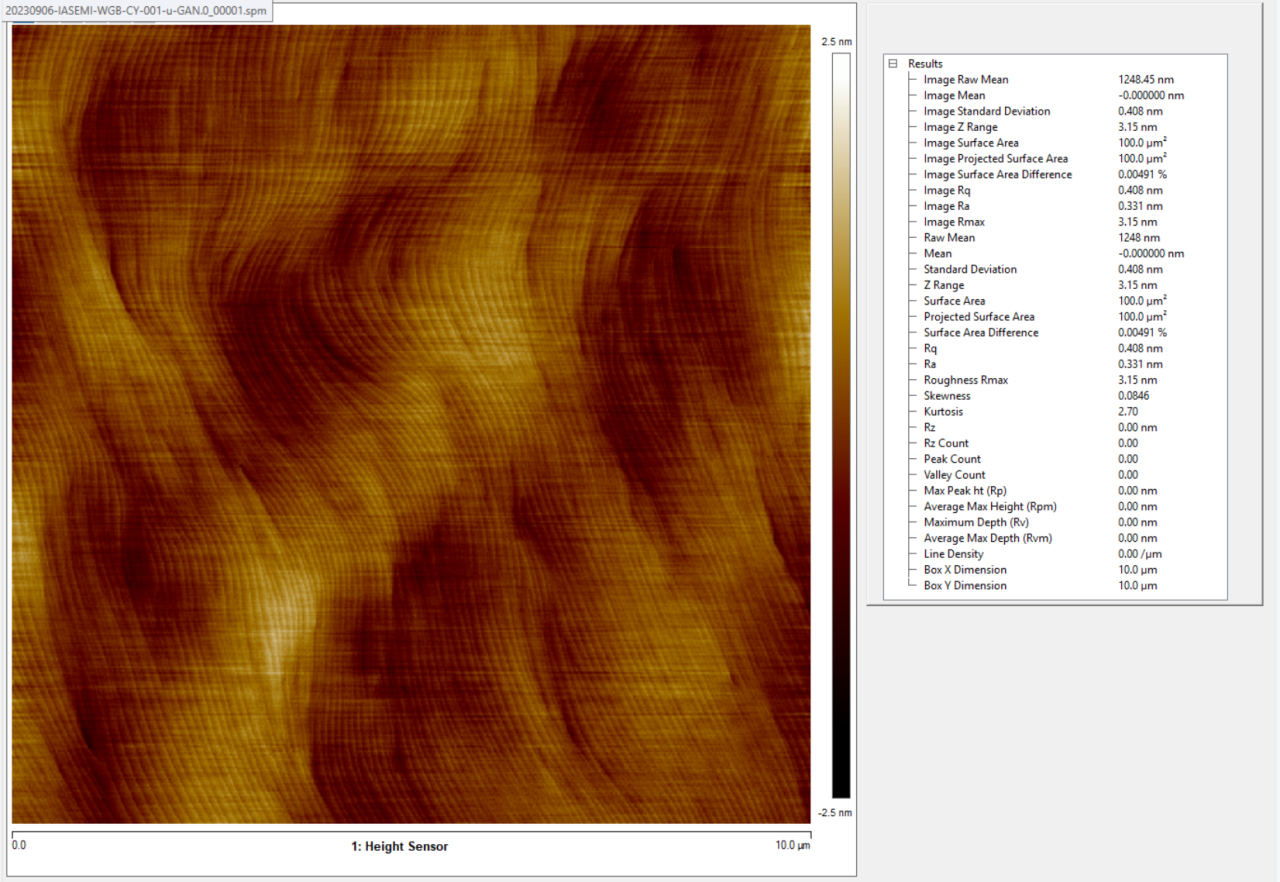

图5   首片GaN外延片及其表面形貌图



对该外延片进行晶体质量和电学性质的检测,X射线衍射(XRD)显示,(0002)晶面的半高宽为290弧秒,(10-12)晶面的半高宽为379弧秒,Hall测试结果显示该非掺GaN的载流子迁移率为676cm2/V-s(如图6所示)。
首台联合研发国产化MOCVD成功投用,实现高质量GaN外延生长!
首台联合研发国产化MOCVD成功投用,实现高质量GaN外延生长!

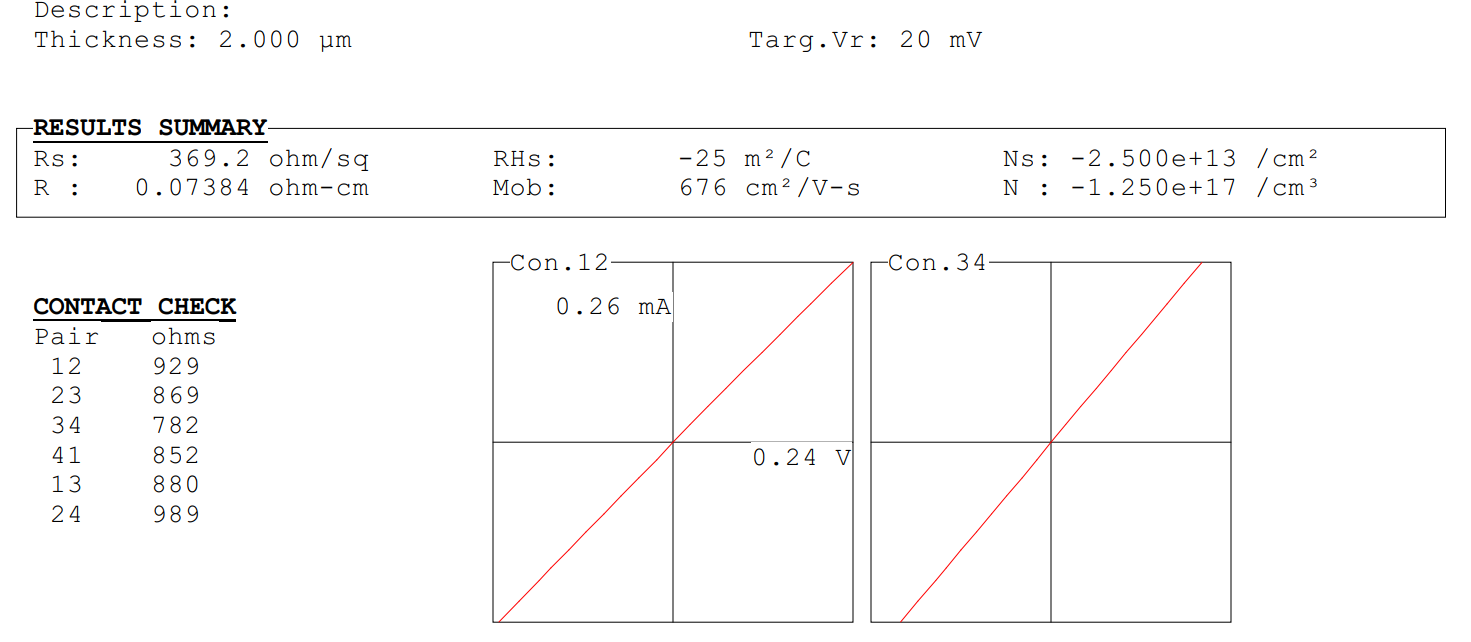

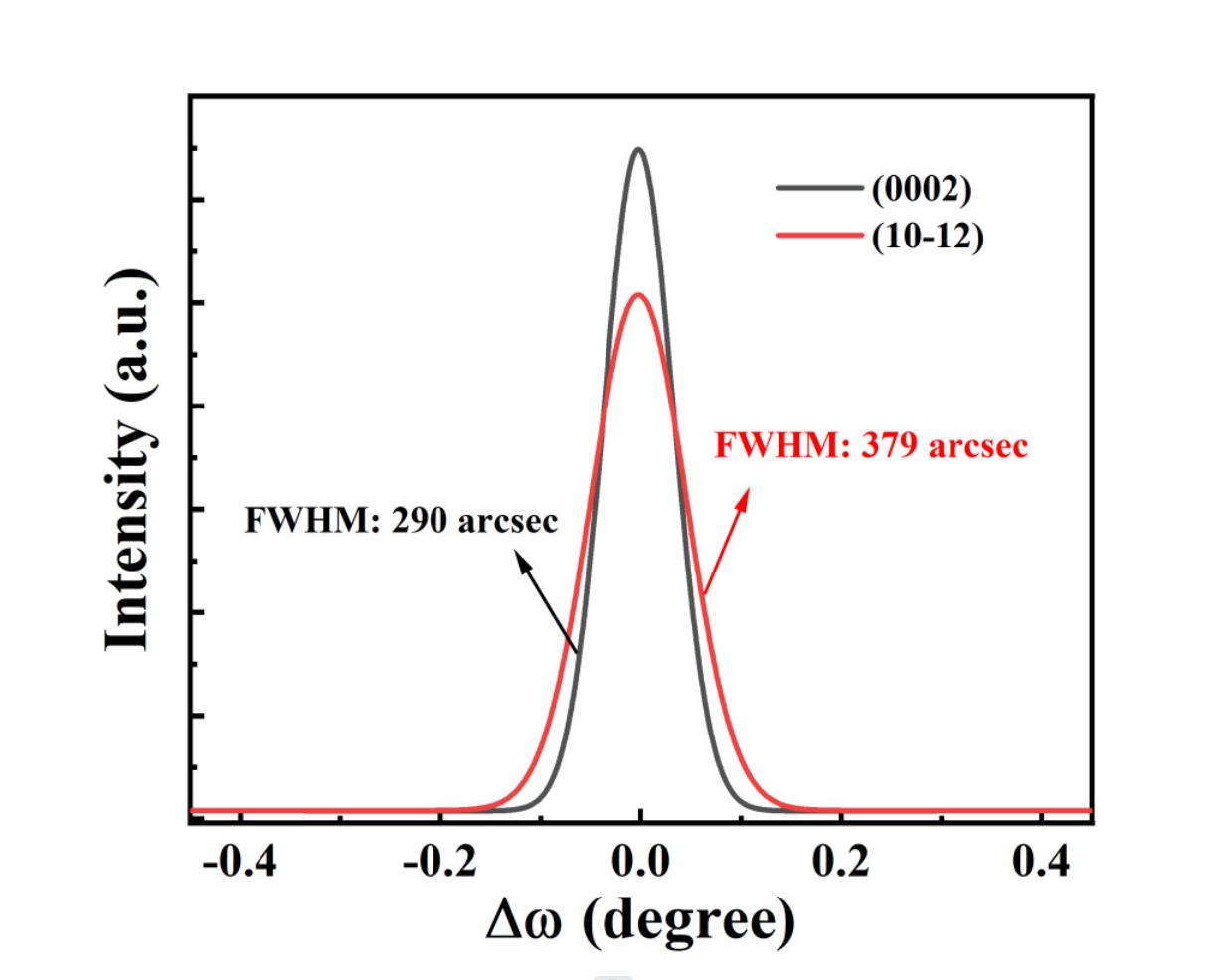

图6  晶体质量和电学性质的测试结果



国创中心(苏州)的创新平台将继续与科研界、企业界携手,密切合作,架接基础研究到产业化的桥梁,不断创新突破,助力企业高效研发,促进科技成果高质量转化,推动我国第三代半导体产业创新可持续发展,提升国产半导体装备和关键核心技术的国际竞争力。
