Santec空间光调制器-高功率高稳定性高精度
Santec空间光调制器，能达到10-bit，实现1024个灰度等级，更高的灰度等级，可以更精细的控制。在控制电路上的优化，使相位抖动达到0.001π。针对表面玻璃的畸变进行优化，使液晶面板表面的对波前调制的影响控制到了λ/40。
空间光调制器是指在主动控制下，它可以通过液晶分子调制光场的某个参量，例如通过调制光场的振幅，通过折射率调制相位，通过偏振面的旋转调制偏振态，或是实现非相干——相干光的转换，从而将一定的信息写入光波中，达到光波调制的目的。它可以方便地将信息加载到一维或二维的光场中，利用光的宽带宽，多通道并行处理等优点对加载的信息进行快速处理。它是构成实时光学信息处理、光互连、光计算等系统的核心器件。
| 型号 | 波长 | 反射率 | 相面尺寸 | 像素 | 像元 | 填充因子 | 灰度等级 | 相位深度 | 频率 | 相应时间 | 稳定性 π | 功率 / cm2 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SLM-200 | -1 | 450-550 | <=0.5% | 15.42x9.66 | 1920x1200 | 7.8/8.0 | 0.95 | 1024 | >2π | 60/120 | 300ms | <0.001 | 10W |
| -2 | 750-850 | ||||||||||||
| -3 | 1000-1100 | ||||||||||||
| -4 | 1500-1600 | ||||||||||||
| -12 | 400-800 | <=1.5% | |||||||||||
| -14 | 450-550/ 1500-1600 | <=0.6% | |||||||||||
| 200系列为通用型号，对于不同的波长段，有各种特殊的镀膜，效率均大于98%以上 | |||||||||||||
| SLM-250 | 365-550 | 0.007 | 15.42x9.66 | 1920x1200 | 7.8/8.0 | 0.95 | 1024 | >2π | 60/120 | 50ms | <0.003 | 10mW | |
| 250系列为针对紫外特殊波段应用。40 MW/cm2 Peak power @355nm, Pulse laser,pulse width 260psec,repetition rate 100Hz | |||||||||||||
| SLM-300 | -1 | 532 | <=1% | 15.42x9.66 | 1920x1200 | 7.8/8.0 | 0.95 | 1024 | >2π | 60/120 | 200ms | <0.002 | 200W |
| -2 | 800 | ||||||||||||
| -3 | 1064 | ||||||||||||
| 300系列为针对高功率应用的型号，配备水冷系统 | |||||||||||||
产品特点：
- 友好的用户界面
- 高分辨率：10-bit
- 超低相位噪声：～002π
- 表面平整度优化：λ/40
应用领域：
Santec SLM空间光调制器，使用独有的技术，能达到10-bit，实现1024个灰度等级的调制，对比通用的8-bit技术，更高的灰度等级，可以实现更精细的控制。另外在控制电路上的优化，使相位抖动达到最小。厂家还针对表面玻璃的畸变进行优化，使液晶面板表面的对波前调制的影响达到最小，一般其他家的基本是控制在λ/10，而Santec的控制到了λ/40。

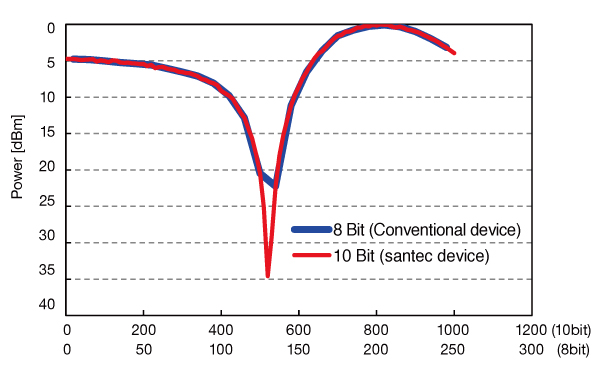

高分辨率: 10-bit (1024 gray levels)

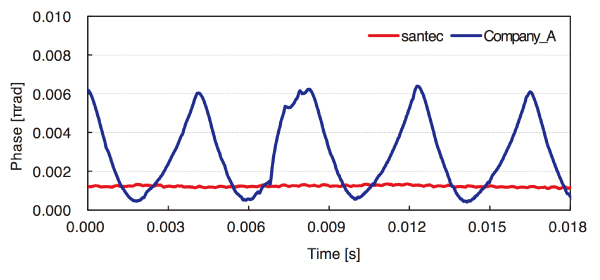

超低相位噪声: ～0.002π rad
超平整的液晶面板: λ/40 @633nm
The flatness of the LCOS can be λ/40 with the accompanying lookup table.
UV空间光调制器SLM-250
反射LCOS（仅限相位）
SANTEC推出了基于硅上液晶（LCOS）技术的紫外（UV）硬化空间光调制器（SLM）。该产品支持第二代WUXGA（1920×1200）和全高清（1920×1080）视频分辨率。来自Santec的SLM仍将提供4倍的10位（1024灰度级）和10倍的相位稳定性（与市场上的传统产品相比）在第1代中发现。SLM的与可见红外（IR）波长SLM-200相比，UV模型SLM（SLM-250）具有高42倍的抗紫外线规格。使用新颖的液晶和介电镜设计，可实现高达10mW / cm2的功率密度。
SLM-250遵循Santec的流行第一代SLM-100，已经部署在各种工业和科学应用中，包括光束整形，计算机生成的全息图，光学操作和波前补偿。
高功率LCOS型号SLM-300
Santec的空间光调制器（SLM）基于反射式硅基液晶（LCOS）微显示技术。Santec SLM-300基于高功率LCOS的空间光调制器具有高达CW 200瓦的高功率耐久性世界纪录。与Santec的传统SLM产品SLM-200相比，SLM-300的功率耐用性高出100倍。
特征
- 基于SLM的高功率耐用LCOS
- 高相位分辨率10位（1024）灰度级
- 超低相位噪声~0.002πrad
应用
- 激光加工
- 3D打印
- IC修整
■LASER processing and High power resistance
Below are examples for the high power resistance. We can do simulation with other conditions.
■Wavefront Correction
“l/40” can be achieved using Michelson Interferometer with Shack-Hartmann sensor.
■Hologram
SLM-200 can make the holography with our exclusive GUI.
■Optical vortex
SLM-200 can be used to generate optical vortex and be utilized for optical TWeezer and SDN (Space division multiplexing) applications.
- Beam steering
- Wavefront correction
- Pulse/Beam shaping
- Diffractive optics
- Optical tweezer
・Laser Processing Machine (※)
We are developing the SLM incorporated Laser Processing Machine with Professor Yamamoto and
Associate Professor Taira, faculty members at the Institute for Molecular Science.
Associate Professor Taira has developed the High power compact microchip laser, which is suitable for laser processing with one shot method.
The technique is constantly refined, adapting emerging technologies and techniques to provide higher efficiencies and
quality.
<Advantages and Disadvantages of Different Laser Processing Methods>
