ROBUST AO快速变焦反射镜
激光加工质量非常依赖于激光束聚焦在工件上大小，通常激光加工中使用扫描振镜沿着工件的每个平面引导光点。然而，在大的偏转角度和/或厚的工件时，激光的焦点在Z方向上失去其位置。而基于Zwobbel-技术的可变曲率半径反射镜/变焦反射镜可以实时改变反射镜曲率，将激光焦点保持在扫描平面。在Zwobbel的zui小偏转下，激光加工系统的焦距可以在聚焦透镜的名义焦距处保持恒定，在zui大偏转时，聚焦透镜的焦距发生zui大位移。
Zwobbel®-快速聚焦技术有以下优势：
- 替代90°偏转镜
- 2毫秒内完成对焦调整
- 具有高达kHz频率的正弦工作机制
- 孔径可达24mm
- 支持所有波长的激光
- 包含数字或模拟接口
- 紧凑轻巧
我们的试点产品是Zwobbel®，这是一种用于激光材料加工的快速且功率稳定的z轴。Zwobbel®-1020 可显著缩短激光焊接和切割的加工时间，最多可缩短 60%。作为扫描平面中光斑的动态运动的标准摆动过程被仅沿 z 轴的创新摆动过程所取代。因此，斑点zwobbles。光束方向上的这种额外振荡为在激光切割、焊接和淬火中开发全新的制造工艺以及在工业应用中建立这些工艺提供了可能性。此外，Zwobbel®可与单模和多模激光器配合使用。
Zwobbel®-532 专为构建应用而设计，特别注重高功率光束。它可以在2 ms内实现20 mm的动态对焦位置偏移，并且这种较短的定位时间导致更动态的处理。此外，Zwobbel®-532 允许在 F-theta 应用中进行光束重新聚焦，无论是否使用 F-theta 透镜。它可能是可移动镜头的替代品。
由于其独特的设计，它可以直接在光束引导系统中的90°偏转下使用。结合其非常紧凑的设计，这使得Zwobbel®可以集成到激光材料加工机器的新的和现有的加工头中，而不受波长的影响。
它是如何运作的
激光加工依赖于聚焦在工件上的激光束。使用激光扫描仪沿着该工件的每个平面引导该光斑。然而，在较大的偏转角和/或厚工件下，激光的焦点会失去其在z方向上的位置。

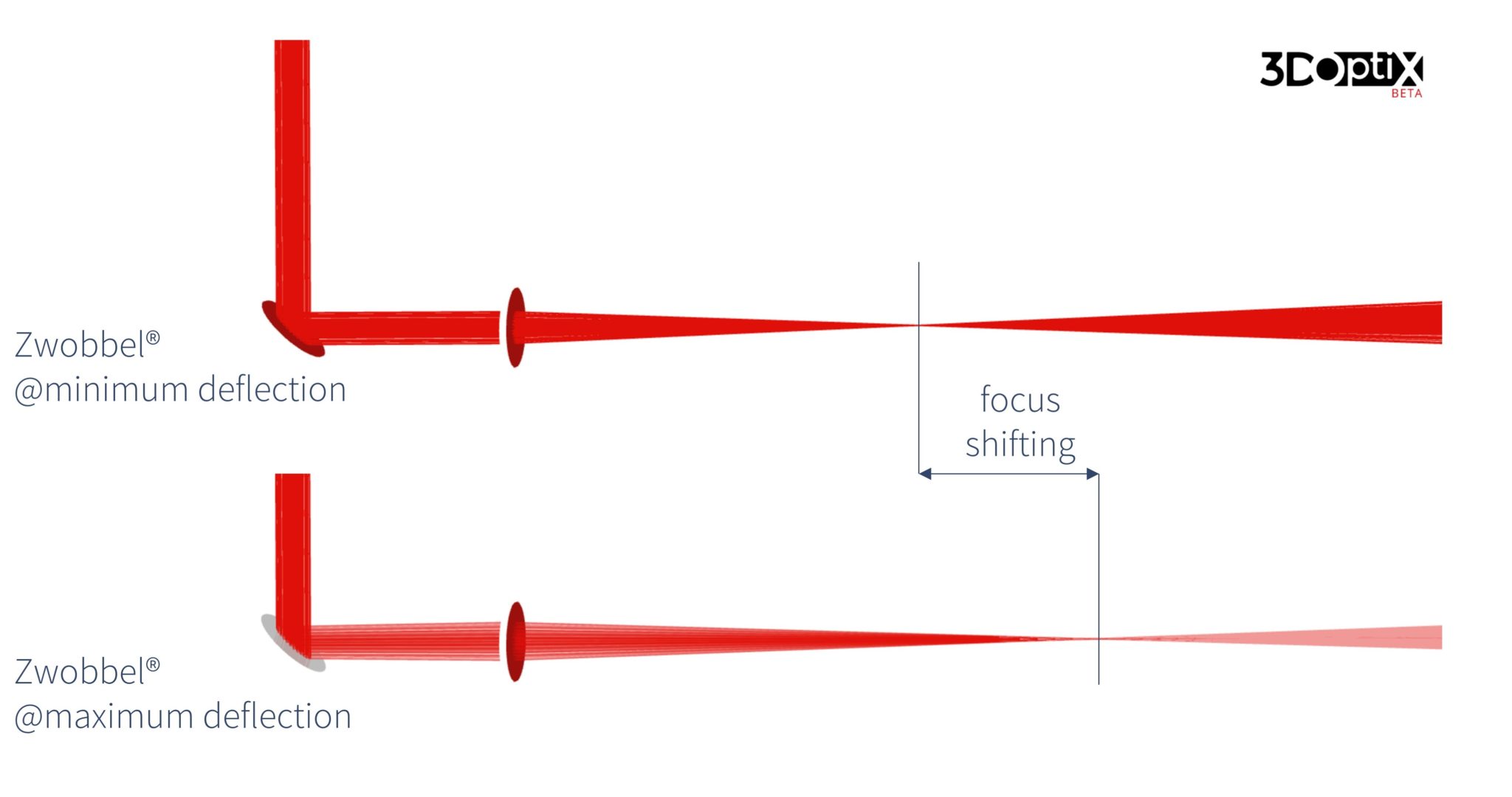

所有基于Zwobbel®技术的镜子都可以将其焦点保持在扫描平面上，因为它在激活时会动态改变其形状。在Zwobbel®的最小偏转下，系统的焦距在对焦镜头的标称焦距下保持不变。在最大偏转时，对焦镜头的焦距最大偏移。

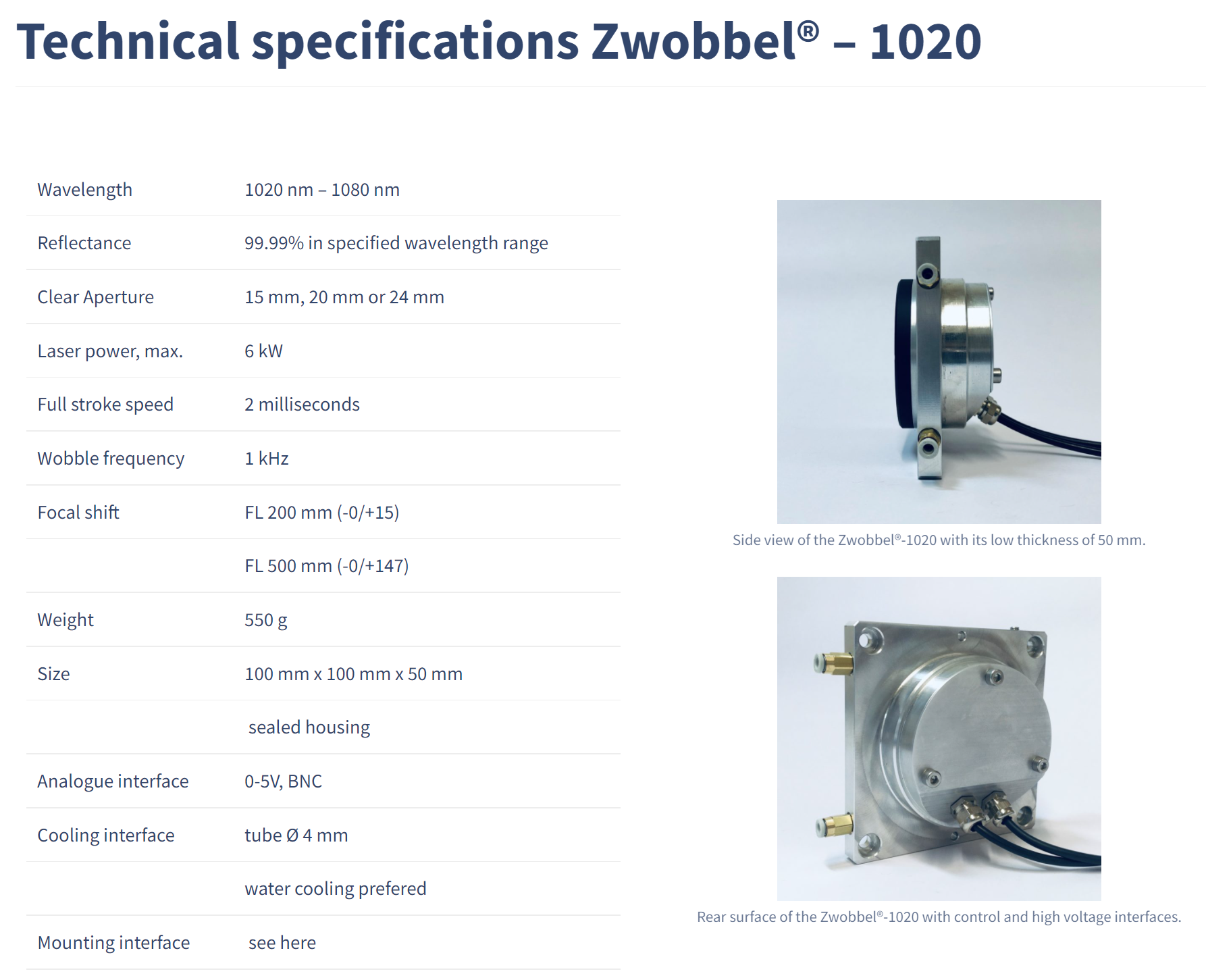

Zwobbel®-1020
实施的冷却解决方案和特殊的镜面镀膜使其可以与发射1020 nm至1080 nm之间的高功率激光器一起使用。

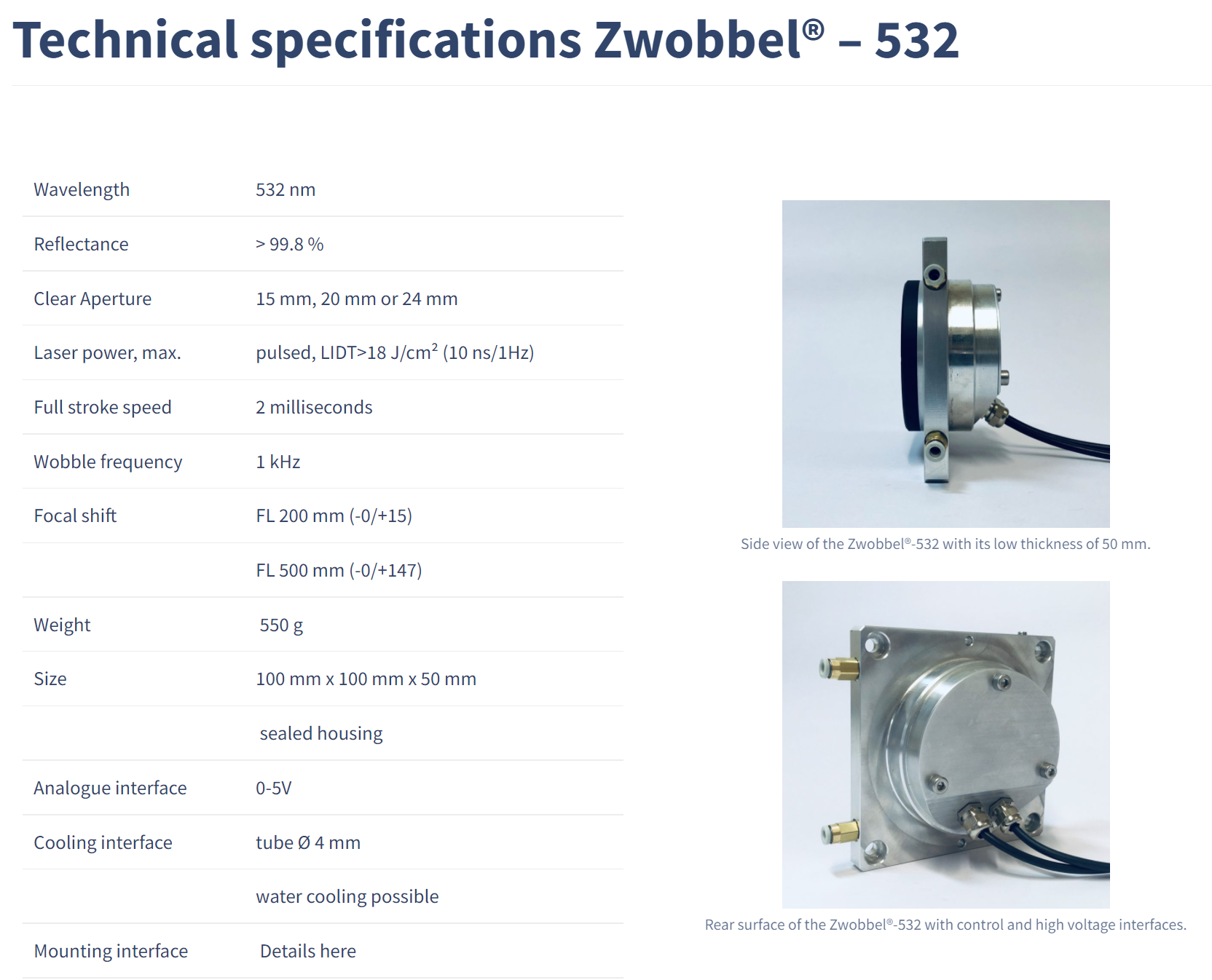

Zwobbel®-532
该反射镜设计用于具有532 nm发射脉冲加工激光器的微结构应用。如有必要，也可以冷却。
