Phasics Kaleo MTF测试平台
Phasics MTF测量仪可提供最完整的透镜特性：包括轴上和离轴的MTF以及多种波长的波前误差。受益于Phasics的专利技术，光学函数测量仪即使在大视野下也能提供准确的结果。MTF测量仪非常适合在设计，原型制作或生产阶段测量少量镜片。
Kaleo MTF仪器非常适合测量小型物镜。运营商或研发工程师可以使用它来验证设计和原型设计阶段。PHASICS解决方案提供单次采集的完整输出。
市场：汽车行业| ADAS | 监视和安全| 无人机| 移动电话
Kaleo MTF ON & OFF-AXIS TESTING
| 光学设置 | 有限到无限配置 |
| 波长范围 | 400-1100 nm / 900-1700 nm /3-5μm/8-14μm |
| 入瞳直径 | 高达8.8毫米 |
| F＃ | > 1.8mm |
| 法兰焦距 | 8至30毫米 |
| 焦距范围 | 5至500毫米 |
| 视场角 | 最高±120° |
| MTF轴上 | 精度<1％* - 重复性<0.5％* |
| MTF离轴 | 精度<2％** - 重复性<1％** |
| MTF准确度 | LWIR±0.02 / MWIR±0.03 / SWIR±0.01 /可见±0.02 |
| MTF可重复性 | LWIR＆MWIR±0.015 SWIR＆Visible±0.01 |
| 失真 | 精度<0.5％ - 重复性<0.05％ |
| 场曲率 | 精度<5μm - 重复性<1μm |
| OPD（光程差）轴上 | 精度20 nm RMS - 重复性<5 nm RMS |
| * 此规格适用于光学系统，在660nm处测量3个频率，主光线角度在8°以下 ** 此规格在整个视野范围内给出 |
|
|
技术优势：
|
输出结果：
|
软件功能：
- 数据获取
- 可以选择波长，场角，迭代次数（用于重复性评估）
- 实时显示相对照度和强度
- 设置数据库
- 结果分析
- 选择计算和保存的参数

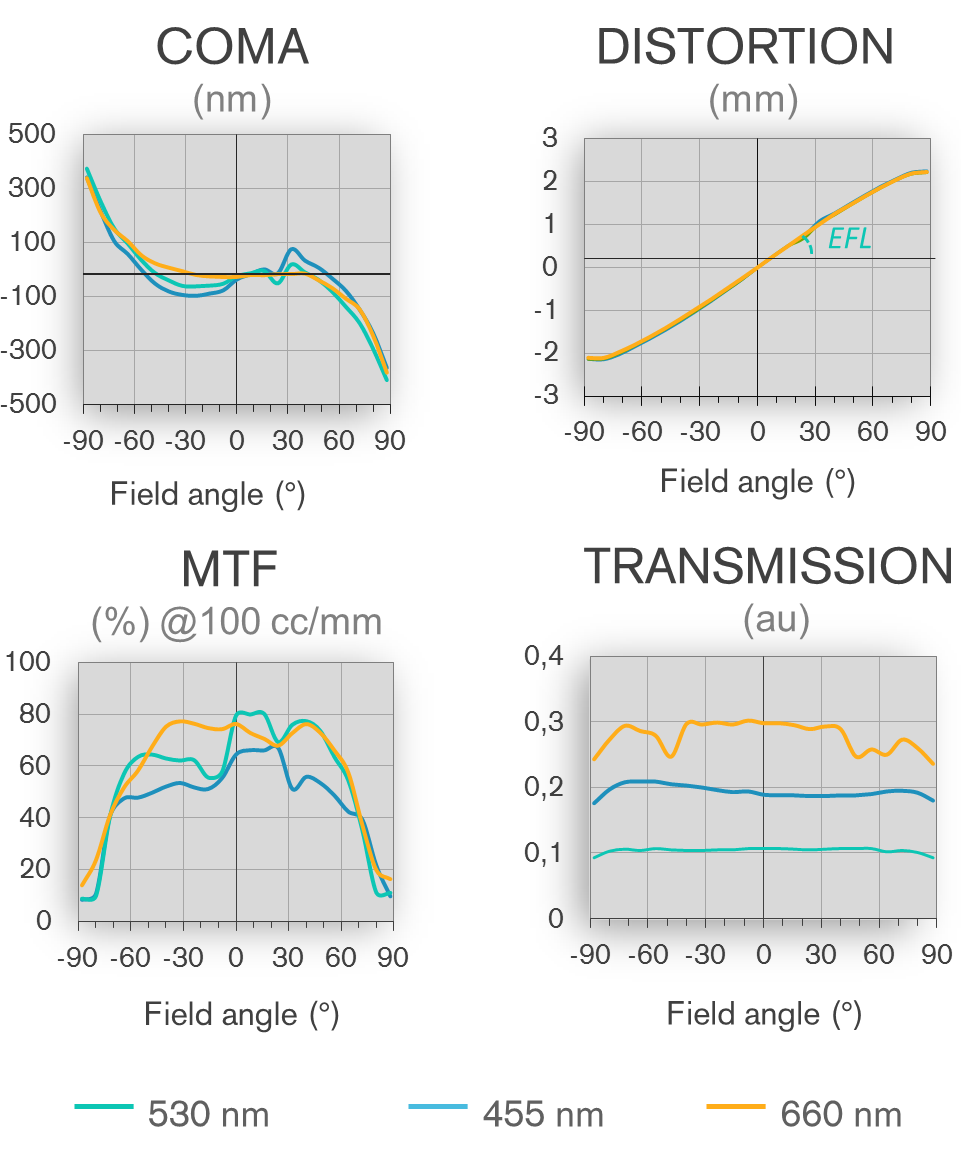

- 每个波长和方位角的像差和MTF与视场角
- 数据获取后可以对数据进行后处理
- 界面管理
- Supervisor界面：访问所有参数和设置
- 操作员界面：快速且易于使用以实现最佳吞吐量
Phasics创新的解决方案可提供最完整的透镜特性：包括轴上和离轴的MTF以及多种波长的波前误差。 它受益于Phasics的专利技术，即使在大视野下也能提供准确的结果。Kaleo MTF仪器非常适合在设计，原型制作或生产阶段测量少量镜片。 生产操作员可以通过简单的逐步操作程序来使用它，也可以由研发工程师使用它来访问更多功能和设置。 一次采集即可提供全面的特性描述！
Kaleo Bench-iR介绍：
Phasics借助Kaleo Bench-iR系列掀起了红外光学质量控制领域的革命。 这些创新的工作台可在一口快速采集中同时提供MTF和波前质量（像差，WFE）。 它们涵盖了从1.2 µm至14 µm的整个iR范围。 其独特的专利技术具有无与伦比的高分辨率和灵敏度，可确保准确表征，同时简化设置和调整。
Kaleo Bench-iR特点和功能：
-沿任何方向
-任何瞳孔大小
-轴上和轴外
-高达截止频率
-各种对焦方法
-EFL，F#，NA
-畸变
-相位图的实时过滤
-色差
-任何瞳孔大小的TF MTF
-与设计比较
Kaleo MTF离轴透镜测试平台介绍：
Kaleo MTF离轴透镜测试平台可在多个波长下执行自动离轴MTF和波前误差测量。 它还通过聚焦MTF，畸变，EFL等方式来测量像差（泽尼克系数）。依据镜头的出瞳参数，精确计算并测量透镜的离轴参数。 该工作台利用Phasics提供的最完整的质量控制技术，具有易用性和多功能性。
Kaleo MTF 离轴透镜测试平台特点
-400至1100nm的6个波长
-在不同的方位角的测试
-完全自动化
Kaleo-i MTF测量仪介绍：
Kaleo-i MTF测量仪可以表征人工晶状体的光学质量。 它满足生产线中符合ISO标准的测量要求。 它测量单焦点和多焦点人工晶状体（IOL和MIOL）的MTF和屈光度。 利用PHASICS专利的波前传感器，可以从像差图推导出IOL和MIOL设计的深入特征：功率图，聚焦MTF，方位角（2D）MTF，表面检查。 在潮湿和干燥条件下，只需要一种仪器即可控制单焦点和多焦点镜片的质量。几秒钟内，即可确定大多数IOL参数（包括屈光度数，屈光度，MTF）。 测量结果高度可重复且准确。
Kaleo-i MTF测量仪的特点：
-符合ISO 11979-2标准的电源和MTF上通过/失败显示
-单个镜头和批次自动报告
-专用试管和模型眼
-快速的计算机辅助对准（仅对中）
Phasics MTF测量仪产品介绍：
Phasics可提供最完整的透镜特性测试方案：离轴MTF和多种波长的波前误差。得益于Phasics专利技术，即使在大视野（FoV）时也可以提供准确的结果。Kaleo MTF测试仪非常适合测量少量物镜。操作员或研发工程师可以使用它来验证设计和原型阶段。 光学传递函数测量仪可通过一次采集即可提供完整的测试参数输出。
市场：汽车行业| ADAS | 监视和安全| 无人机| 移动电话
Phasics MTF测量仪的特点：
-单次测量，MTF测量高达截止频率，精度类似于干涉测量法
-高品质的准直光源，经济有效的解决方案
-无需重新校准离轴测量，自动对焦，易于校准和多种应用
-几种不同的波长（默认为RGB + IR），在几个方位角处测量
-全自动测量过程
Phasics MTF测量仪可测的参数
-轴上和轴外MTF，通过焦点MTF
-传输的波前错误，Zernike多项式
-镜头参数：EFL，F＃，OPD在镜头出口瞳孔
-散光，图像失真，场曲率
-相对照度曲线
