Optikos镜头检测系统LensCheck

LensCheck系统是满足您生产和原型镜头鉴定需求的经济高效的解决方案。Optikos是图像质量测试设备的领导者,很高兴提供这种紧凑,高效,易于使用的质量控制工具。LensCheck™采用专利的Optikos®VideoMTF图像分析软件,具有实时MTF®测试和分析功能,使制造商能够快速可靠地鉴定来料产品,并将不合格的完整组件的风险降至最低。

Optikos镜头检测系统LensCheck规格参数

参数性能
测量精度:VIS–行业领先的测量精度优于2 MTF(典型值为1 MTF),通过衍射极限审计镜头验证。
长波红外 – 行业领先的测量精度优于 3 MTF(典型值为 2 MTF),经衍射极限审计镜头验证。
重复性:VIS–B的重复性超过 1 MTF(典型值为 0.5MTF)——使用衍射极限审计镜头进行验证。
长波红外–优于2 MTF(典型值为1MTF)的重复性—使用衍射极限审计镜头进行验证。
物理尺寸:15英寸(355毫米)高
30英寸(762毫米)宽
48英寸(1219毫米)长
电源要求:100 ~ 240 VAC 60/50 Hz
计算机 8/5A,显示器每个 0.6A,直流电源 1.6A,光源 2/1A
环境的:在暗室中实现最佳性能
折射准直仪:355毫米EFL,50毫米通光孔径;可根据要求提供更短的EFL准直器
源模块:VIS– 光纤光源:400-1000 nm 电子快门可实现自动背景校正
8 位手动目标和滤光轮 目标集:针孔、USAF 1951 和对准
目标
滤光片组:光片、546 nm
带通、红外截止和 RGB 组
SWIR– 光纤光源,400-2000nm
在SWIR光谱
中具有增强透射率的光导电子快门可实现自动背景校正
12位电动靶轮
目标集:狭缝、针孔和对准塔格
滤波器:0.9-1.7μm带通
长波红外– 宽带发射器:7-15微米 12位高速电动靶轮
目标集:狭缝、针孔、十字准线和对准目标
滤光片:
8-12微米带通
图像分析器:可见光 – 索尼EXview HAD CCD II提供改进的灵敏度、动态范围和噪声特性:
2736 x 2192像素
校准 40x 0.65 NA 消色差物镜 14 位视频输出 SWIR– InGaAs 相机 640×512 格式 光谱响应度 0.9-1.7μm 近红外复消色差管透镜 校准 20x 0.40NA 近红外复消色差物镜






长波红外 – 非制冷型微测辐射热计
324 x 256 格式
光谱灵敏度 7.5-15 微米
校准 7.5x 0.70NA 中继镜头
14 位视频输出
电动Z轴:25mm 行程 0.1 μm 分辨率
电动X轴:25mm 行程,带 0.05 μm 分辨率玻璃刻度编码器
手动Y轴:12.5毫米行程
电动镜头平台:+/- 105° 离轴旋转
0.0001° 分辨率玻璃刻度编码器
0.5m 光轨
自定心镜头卡口

Optikos镜头检测系统LensCheck适用于测试的镜头

规范VISSWIR LWIR
入口瞳孔直径最大 50 毫米最大 50 毫米最大 50 毫米
焦距≤100mm(使用适当的图像分析仪物镜)5-50毫米5-50毫米
镜头的F值f/20至f/1(使用适当的图像分析仪物镜) 快速、非远心镜头在离轴视场角下的适用性取决于图像锥是否落在图像分析仪物镜的验收锥内。F/20 – F/1F/20 – F/1
图像格式大小对角线可达 25mm对角线可达 25mm对角线可达 25mm
最大空间频率高达 500 lp/mm(假设使用标准物镜中继镜头。其他继电器可用于更高的空间频率。高达 120 lp/mm(假设使用标准物镜中继镜头。其他继电器可用于更高的空间频率。高达60 lp/mm

结构紧凑且经济高效,适用于可见光、SWIR 和 LWIR 镜头测量

镜头检查™系统是满足您生产和原型镜头鉴定需求的经济高效的解决方案。Optikos是图像质量测试设备的领导者,很高兴提供这种紧凑,高效,易于使用的质量控制工具。LensCheck™采用专利的Optikos®VideoMTF图像分析软件,具有实时MTF®测试和分析功能,使制造商能够快速可靠地鉴定来料产品,并将不合格的完整组件的风险降至最低。

Optikos镜头检测系统LensCheck测量值

  • MTF – 开/离轴
  • EFL 和 f 编号
  • 后焦距
  • 散光
  • 场曲率
  • 失真
  • 首席光线角度
  • 传输(可见光选项 – 需要可选的传输套件)
  • 杂散光(可见光选件 – 需要可选的杂散光套件)
  • 轴向彩色(可见光选项 – 需要可选的反射准直器和复消色差物镜中继透镜)
  • 横向色度(可见光选项 – 需要可选的反射准直器和复消色差物镜中继透镜)

Optikos镜头检测系统LensCheck特点

  • 获得专利的视频MTF技术可实现实时MTF®测量
  • 灵活的平台允许广泛的测量(例如MTF,EFL,失真)
  • VIS – 行业领先的测量精度优于 2 MTF(典型值为 1MTF);优于 1MTF的重复性(典型值为 0.5MTF)——使用衍射极限审计镜头进行验证
  • 长波红外 – 行业领先的测量精度优于 3 MTF(典型值为 2MTF);优于 2MTF的重复性(典型值为 1MTF)——使用衍射极限审计镜头进行验证
  • 可配置的自动测量程序
  • 在波段(可见/近红外、涡流或长波红外)之间轻松切换
  • 安装在世界各地的生产和研发设施中

Optikos镜头检测系统LensCheck

可选项

选项 可见 长波红外
有限共轭仪(作为选件或独立单元提供)
小格式有限共轭系统
可调共轭仪(可独立使用或通过定制现有 LensCheck 提供)
杂散光套件
消色差物镜
复消色差物镜
传输套件/相对照明套件
旋转镜头卡口—360°
反射准直器
审计和参考镜头
镜头卡口 *
散热模块
镜头检查外壳



OpTest®镜头测量系统

OpTest镜头测量系统由Optikos工程师完全重新设计,包括光学和光机械工程方面的最新技术和创新。市场上的其他产品通过围绕通用现成的实验室组件制造系统来妥协,而 Optikos 解决方案的每一步都是定制的。OpTest系统几乎完全由Optikos工程师设计的定制光学元件、机械和电子设备组成,仅用于镜头测试。

Optikos镜头检测系统LensCheck

结果是,我们的客户现在可以使用最先进的计量工具来执行准确和省时的镜头测量。

定制设计以满足您的需求

您的光学测试系统应由满足您即时需求的子组件和组件构建而成,但也应根据您的需求变化提供简单的升级路径。Optikos 方法为您提供了技术和经济的解决方案:不会随着您的应用或业务的发展而过时 – 一个足够灵活以满足您现在和未来需求的解决方案。

凭借可用的产品系列,选择最适合您的用途并为您提供最大灵活性的组件可能是一个挑战。在随后的光学测试部分,将向您介绍一系列产品,这些产品将协同工作以执行满足您独特应用的测试。描述和插图解释了如何使用每个产品来创建整个系统。

Optikos镜头检测系统LensCheck

OpTest工作台光路的俯视图

可构建的解决方案

OpTest系统的模块化组件可以配置为测试大多数类型的镜头。选择和配置适合被测光学系统的模块需要定义系统的使用方式,特别是:

  1. 物体和图像偶联物的位置
  2. 光谱范围
  3. 空间分辨率
  4. 图像和对象大小以及系统视场
  5. 瞳孔直径、F/数和数值孔径
  6. 物理尺寸和系统布局

对于物体和图像共轭物的位置,大多数光学系统分为三组:

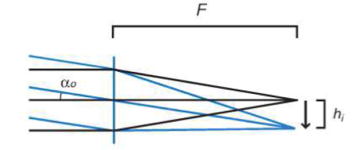

无限共轭系统
Optikos镜头检测系统LensCheck
对象平面位于无穷大。

示例:相机镜头、目镜、远场校正显微镜物镜

无焦系统:物体和图像平面都在无限远处。
Optikos镜头检测系统LensCheck
示例:望远镜、双筒望远镜和扩束镜

有限共轭系统
Optikos镜头检测系统LensCheck
对象和图像平面都位于有限距离处。

示例:照相放大镜头、微距镜头、光纤面板、像管和光刻镜头

OpTest系统支持可以在从紫外到LWIR的光谱波长范围内运行的图像分析仪。
Optikos镜头检测系统LensCheck

由于空间分辨率的原因,所有光学系统形成图像的能力都受到限制。一个根本的限制源于光的波动性质。在光的波性质限制光学系统性能的情况下,系统具有“衍射限制”分辨率。

光学系统的性能也可能受到系统设计或制造缺陷的限制。在这种情况下,光学系统的分辨率受到像差的限制。与被测系统的残差相比,光学测试系统的残余像差必须很小。测试系统的结果图像分析仪还必须具有足够的分辨率来分析被测光学系统形成的结果图像。对于无限共轭系统和有限共轭系统,空间分辨率以每毫米线对为单位指定。对于无焦系统,它以每毫弧度周期为单位。

测试系统必须能够在对象和图像空间中覆盖被测系统的视场(FOV)。对于无限共轭系统,测试系统必须覆盖物体空间中的角度视场和全场图像高度的线性维数。对于有限共轭测试,平移阶段必须能够覆盖整个物体和图像高度。为了测试无焦系统,有必要在物体和图像空间中跨越角度FOV。

测试系统必须能够在物体空间中填充被测系统的入射瞳孔,并从整个出射瞳孔中收集光线。对于被测无限共轭和无焦系统,入射瞳孔直径指定了物体空间中所需的准直光束的大小。图像空间要求由无焦系统的出射瞳孔直径指定,而在测试无限或有限共轭系统时,工作F/数或数值孔径是相关的。

OpTest系统需要一个光学工作台来容纳系统组件和折叠的光路。被测光学系统可能是巨大的,或者可能包括折叠的光路或其他不寻常的物理特性。OpTest™系统需要1/4“-20在1”中心或M6在25mm中心具有光学工作台。
