Liquid Instruments Moku:Lab多功能测量仪

使用每个Moku：Lab附带的12套专业级仪器，改变您的测试和测量方式。

2个高速输入（模拟） •500 MS / s，12位ADC •200 MHz带宽（-3 dB，50Ω） • 50Ω或1MΩ阻抗 •AC或DC耦合 •1 V pp / 10 V pp •<30 nV /√Hz在1 V pp输入范围内高于100 kHz

2个高宽带直流耦合输出（模拟） •1 GS / s，16位DAC •> 300 MHz带宽（-3 dB） • 50Ω阻抗 •直流耦合

超稳定时钟和外部触发 •超稳定振荡器，精度优于500 ppb •10 MHz参考输入 •10 MHz参考输出 •外部触发输入

方便的连接和存储 •通过Wi-Fi，以太网和USB连接到您的Moku：Lab •使用iPad，Python，LabVIEW和MATLAB接口控制您的Moku：Lab •将数据保存到Dropbox，电子邮件，SD卡或Moku：Lab的内部RAM •附带一个16 GB的SD卡

Moku:Lab多功能测量仪的主要特点

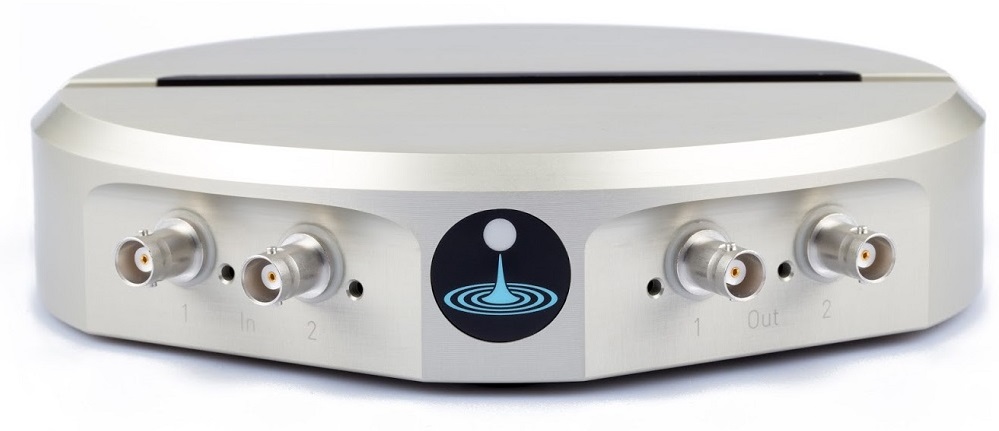

• 灵活：体积小（外形直径22cm，高度4.3cm），可灵活的放置在实验室的任何地方；也可以随身携带，进行户外作业。
• 专业：基于FPGA芯片，利用软件来控制硬件功能；目前集成12种专业测量仪器功能，后续还会增加更多专业测量仪器的功能。
• 无线扩展：基于Xilinx FPGA芯片开发，可无限扩展更多信号测量和分析仪器的功能。
• 远程、便携：Ethernet、WiFi或USB连接，可使用iPad远程控制Moku:Lab测量仪并且随时随地的查看测量结果。
• 高效：12种专业测量仪器功能允许您在时域或频域内对输入信号做任意的测量和分析，测量数据可保存成CSV或.MAT格式。

锁相放大器

• 同时测量相对于内部或外部参考的XY或Rθ
• 使用探测点（probe points）可观察在信号过程链的不同阶段的信号波形
• 解调信号频率高达200 MHz
• 显示噪声覆盖的信号，动态储备超过80dB
• 从任意探测点（probe point）记录数据，数据速率高达1 MSa/s

示波器

• 分析2个电压通道的信号波形，200 MHz模拟带宽，最高采样率为500 MSa/s
• 在精确模式下测量数据，通过抑制噪声来提高测量分辨率
• 合成正弦、方波、三角波、脉冲波和直流波形
• XY模式下分析信号
• 快速测量波形特征、趋势和统计数据

相位表

• 在超过6500万周期内测量相位，相位精度优于1μ周期

• 同时测量输入信号的相位、频率和振幅
• 采集数据速率高达125 kSa/s
• 观察测量数据


频谱分析仪

• 频率范围为DC – 250 MHz

• 频率宽度为1 kHz – 250 MHz
• 通过使用iPad多点触控界面将测量光标拖动到感兴趣的特征上，可快速测量重要指标。
• 查看以伏特或dBm为单位的功率或功率谱密度的光谱数据

波特分析仪（Sweeper扫频仪）

• 测量系统的频率响应，频率范围从10 mHz – 120 MHz

• 在linear或log扫描比例之间进行选择
• 同时探测两个系统或一个系统上的两个点
• 使用专用数学通道获取加、减、乘、除响应函数
• 使用光标和标记准确测量振幅和相位的特征
• 精确调节稳定时间(settling time)和平均时间(averaging time)，以适应被测设备。
• 校准您的测量值以比较系统或补偿延迟

激光稳频/锁频

• 生成高达200 MHz的解调信号
• 使用内部和外部本机振荡器解调信号
• 扫描高达1 MHz锯齿波或三角波波形共振
• 使用内置示波器观测在信号处理过程中不同位置的信号
• 使用“点击-锁定”功能快速锁定到误差信号的任一零交叉点
• 低通滤波器即高达四阶无限冲激响应滤波器解调信号
• 可单独配置的高带宽、低带宽PID控制器用于高频、低频反馈

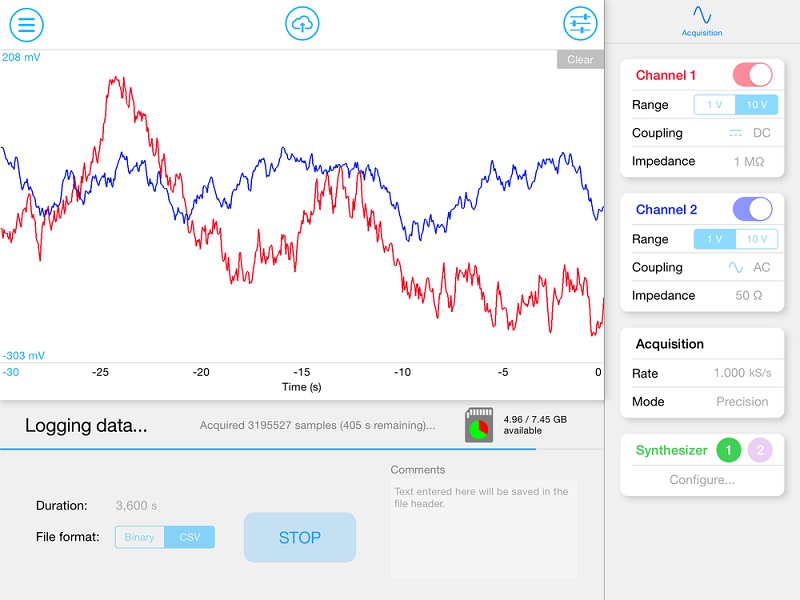

数据记录仪

• 记录两个通道的数据，传输到SD卡上的数据速率高达100 kSa/s，传输到内部存储器上的数据速率高达1 MSa/s

• 轻松容易的将记录的数据上传到云端进行分析


PID控制器

• 使用交互式波特图来快速配置PID控制器的频率响应

• 使用探测点（probe points）观察信号处理链中不同阶段的信号
• 同时控制多达两个数据通道，并能够使用控制矩阵混合输入信号
• 在基本或高级编辑模式下配置控制器参数
• 使用饱和积分和差分控制器实现超前-滞后补偿器

波形发生器

• 产生从1 mHz – 250 MHz的正弦波形
• 产生从1 mHz – 100 MHz的方波和斜波波形
• 产生最小脉宽为10 ns，频率高达100 MHz的脉冲波形
• 使用内部和外部源调制波形振幅、频率和相位，频率高达62.5 MHz


任意波形发生器

• 选择预设值波形，从已有的文件中加载自定义波形，或者使用Moku:Lab内建方程编辑器用数学的方式来描述波形。

• 配置脉冲任意波形，脉冲之间的死时间最多为250,000个周期
• 同步两个输出通道的相位
• 产生最多65,536个点的任意波形

数字滤波器

• 使用交互式波特图设计IIR滤波器

• 使用探测点（probe points）观察数字信号处理链中不同阶段的信号
• 以振幅和相位的模式查看滤波器的频率响应
• 同时过滤两个数据通道，并能够使用控制矩阵混合输入信号
• 通过上传自己的系数来实现自定义滤波器


FIR滤波器生成器

• 使用常见的脉冲响应和窗口函数在时域或频域中设计滤波器

• 上传您自己的滤波器系数，或使用公式编辑器以数学方式定义您自己的自定义脉冲响应
• 查看滤波器的传递函数，脉冲和阶跃响应，或者群和相位延迟
• 只需要按一下按钮，即可将测量数据保存到SD卡或者云端



Moku:Lab软件

Moku:Lab多功能测量仪的图形化控制软件可以在苹果应用商店app store下载试用，欢迎各位老师到app store下载Moku:Lab App，图标如下所示：

此外，Moku:Lab多功能测量仪还支持应用程序接口（API）：LabVIEW、Python、MATLAB。允许您在PC端控制Moku:Lab测量仪以及允许您把Moku:Lab的测量功能集成到您现有的操作软件界面里。

Moku:Lab多功能测量仪的技术规格







补充：

（1）Moku:Lab多功能测量仪硬件有4种不同的颜色供您选择，它们分别是黑色、蓝色、红色和银色。



（2）Moku:Lab多功能测量仪与PC端的连接方式有Ethernet网线、WiFi和USB三种方式，请见下图。

（3）Moku:Lab多功能测量仪硬件各个端口的说明如下图所示。

澳大利亚Liquid Instruments公司简介

Liquid Instruments 成立于2014年，专注高精度科学测试测量仪器的研发，致力于简化实验室工作流程来创造更直观，更灵活流畅的实验室体验。Liquid Instruments公司是由澳大利亚国立大学量子科学系教授、美国物理学会研究员Daniel Shaddock建立，Shaddock教授主要研究包括激光干涉，引力波探测，空间精密光学测量等领域，公司的研发团队由澳大利亚国立大学激光干涉、精密测量、数据科学、软件设计和工程等科研人员组成，另外加上在NASA和其他研究机构的经历，我们团队将为您提供最可靠专业的测量仪器。

我们的目标是通过创造直观、创新和专业化科学仪器来为您打造更加现代化的实验室。
