利用超表面实现平面内纳米位移的光学感测

中国科学技术大学光电子科学与技术安徽省重点实验室微纳光学与技术课题组王沛教授和鲁拥华副教授在精密位移的光学感测研究方面取得新进展,设计了一种光学超表面(metasurface),将二维平面的位移信息映射为双通道偏光干涉的光强变化,实现了平面内任意移动轨迹的大量程(百微米量级)、高精度(亚纳米)的非接触感测。研究成果以“High-precision TWo-dimensional displacement metrology based on matrix metasurface”为题,于2024年1月10日在线发表在《Science Advances》上。
纳米级长度和位移测量是光学精密测量领域的重要基础研究课题,在半导体叠对误差测量(overlay metrology)、精密对准与跟踪等方面具有关键作用。传统的光学干涉仪虽然可以实现纳米及亚纳米的测量精度,但系统复杂、易受环境干扰。

近年来该课题组基于微纳结构光场调控技术发展出了一些位移感测技术,实现了亚纳米的测量精度(Phys. Rev. Lett., 124, 243901 ( 2020);Sci. Adv. 8, eadd1973 (2022))。但是这些一维位移测量技术在跟踪面内移动的应用中需要克服装配误差,限制了测量的稳定性和可靠性。

利用超表面实现平面内纳米位移的光学感测

图1.(a)基于超表面二维位移感测的原理图;(b)位移感测系统实验装置示意图;(c)输出功率随超表面二维位移的变化。

为此,课题组进一步提出了一种基于超表面光场调控的二维位移精密测量的光学新技术。设计了一种超表面,不仅可以实现二维的光学衍射,且能够同时定制每个衍射级次光场的偏振态,利用不同衍射级次组合的双通道偏光干涉,同时记录二维平面内的任意位移。通过相位解算算法从双通道偏光干涉光强中获得高精度、大量程的二维位移信息。实验证明该位移测量技术的精度可以达到0.3纳米,测量量程达到200微米以上。

利用超表面实现平面内纳米位移的光学感测

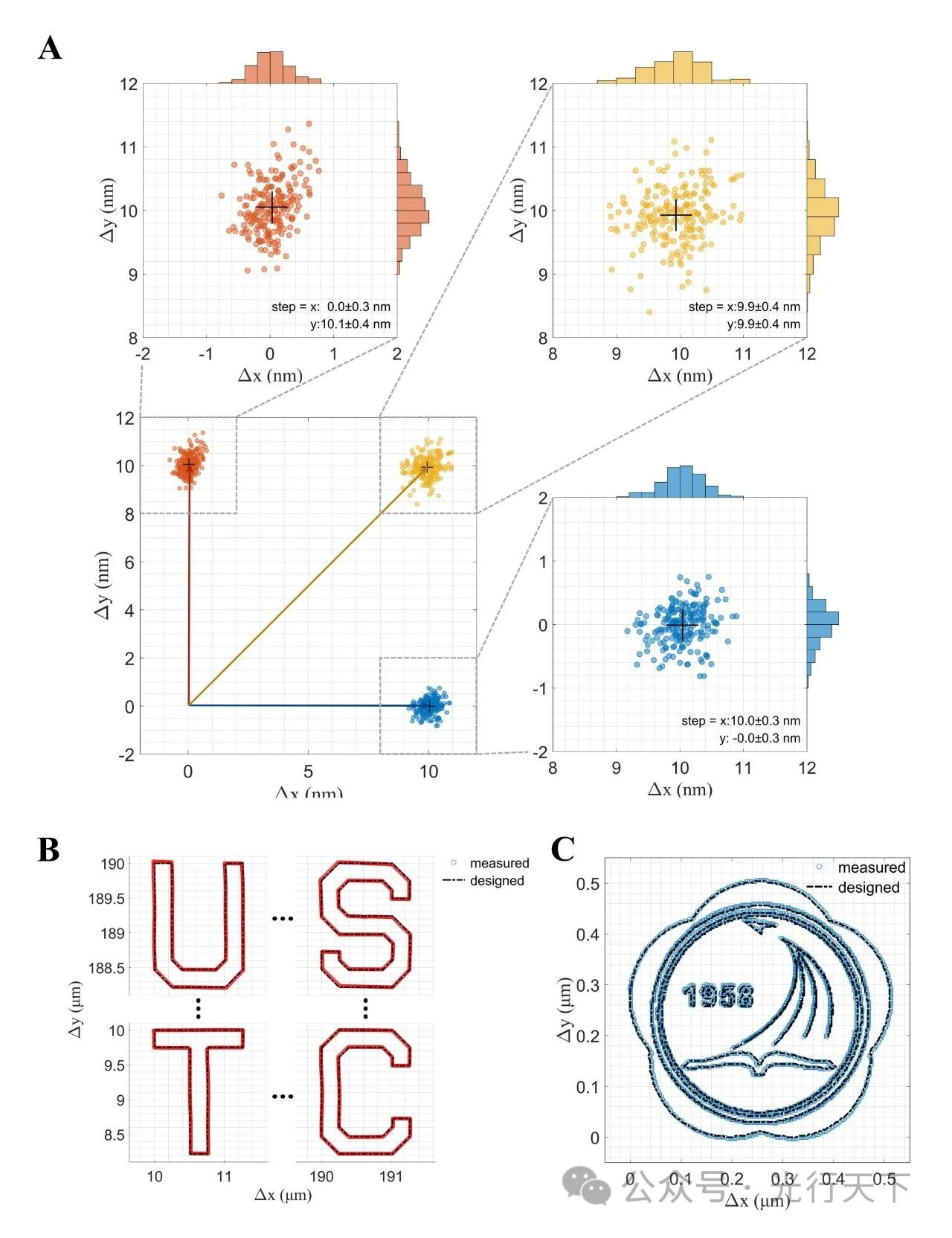

图2.(a)二维位移测量系统的测量精度;(b)长间隔距离的四个字母形状路径的测量结果;(c)亚微米尺寸复杂图案边缘路径的测量结果。

该技术能够同时测得二维位移信息,可有效被用于跟踪二维平面内的任意复杂运动。课题组相关研究工作拓展了光学超表面的应用领域,提升了精密位移光学传感技术的可靠性和集成度,展示了超表面光场调控能力对传统光学技术的赋能作用。
中国科学技术大学光电子科学与技术安徽省重点实验室的臧昊峰博士是该论文的第一作者,鲁拥华副教授和王沛教授是论文的共同通讯作者。该工作得到了科技部、国家自然科学基金委和安徽省的经费支持。
论文链接:https://www.science.org/doi/10.1126/sciadv.adk2265
