高达 500 kV 的空气绝缘加速器

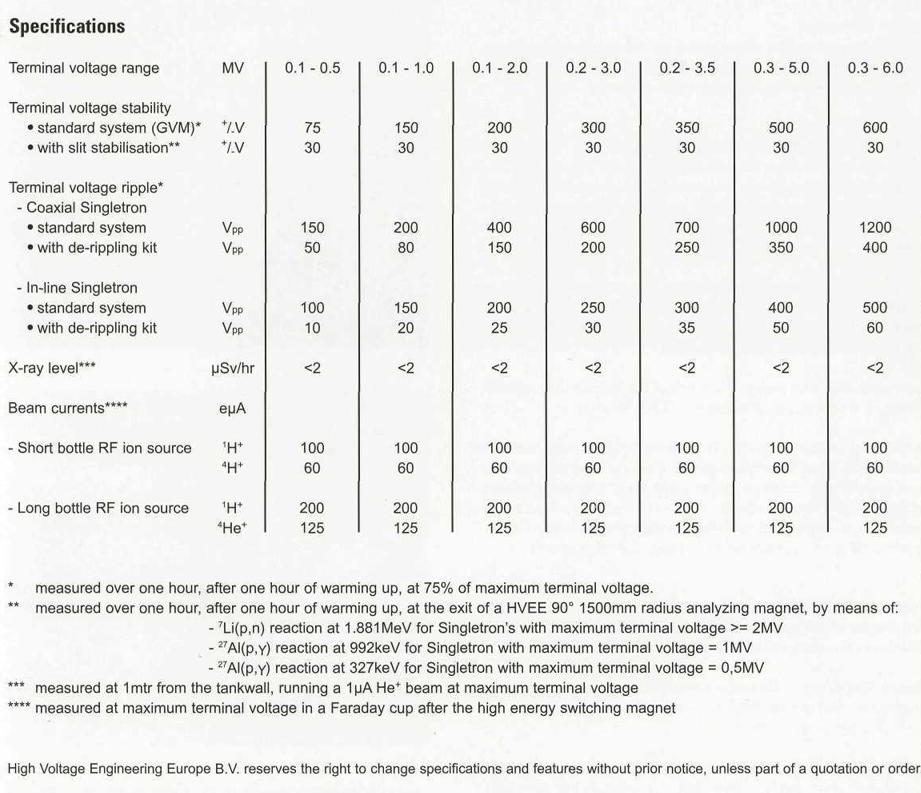

Singletron single ended accelerators up to 6.0MV/TV

HVE单端加速器是可靠、紧凑和通用的最先进的单端加速器系统，旨在生产各种高稳定的离子束，用于材料改性和分析。
HVE Singletron设计为在正常情况下运行
实验室环境，适用于普通分析设施中的单间实验室。
内置的磁抑制系统可减少反向电子的能量增益，确保了几乎无X射线的操作。这一巧妙的概念允许直接进行系统的设置和操作，并需要对操作员进行培训。

广泛的分析/切换磁体、波束线和终端站可用于各种应用，包括：
-卢瑟福背散射光谱（RBS）
-颗粒诱导X射线发射（PIXE）
-粒子诱导伽马射线发射（PIGE）
-核反应分析
-微纳光束应用
-离子束改性
-离子束混合
这种设计允许从标准组件中定制系统，并使系统扩展成为可能，而更改和成本最小。

基本概念
HVE单稳态加速器是一种单端加速器系统，具有全固态高压电源，已成功应用于HVE串列加速器系统中。
最先进的高压发电
HVE Singletron概念的核心特征是一种先进的-SF6绝缘、并联、电容耦合的Lockroft-Walton型高压电源，其特点是具有高可靠性、极低噪声水平、高终端电压和低终端电压纹波。
由于Singletron高压电源是电压而非电流源，因此不需要电晕稳定，以适应束流和充电电流的差异，并且对
光束负载的变化非常快。
因此，与其他类型的单端加速器相比，Singletron的光束能量分辨率优越。
此外，由于Singletron高压电源是纯电子电源，因此其优点是没有移动部件。因此，在多年的运行中，可能导致间歇性电压波动的无振动、纹波和稳定性值以及动态行为是稳定的，从而维护
如果有的话，很少需要压力罐中的部件。
同轴单管
HVE Singletron加速器根据其应用有两种版本：同轴和同轴Singletron。
同轴单套管是最紧凑、最具成本效益的
Singletons。使用同轴单管，高压电源围绕加速阶段构建。
为了最大限度地减少加速阶段瞬态情况下的端子电压波动，HV电源在机械上与加速阶段和离子源分离。两个组件都是自支撑的，并悬挂在压力罐的一个公共基端。
联机单体管
适用于波纹规格至关重要的应用
重要性在线单体管是首选。
对于小型直列式单管，储罐分为两部分，高压电源是一个独立的自支撑组件，悬挂在其中一个压力罐的底座上
部分。
加速级也是一个独立的自支撑组件，悬挂在另一个压力罐部分的底部

Tandetron tandem accelerators up to 6.0MV/TV

介绍
HVE串列管是可靠、紧凑和通用的最先进串列加速器系统，旨在为材料生产几乎所有周期性系统元素的MeV离子束
修改和分析。
HVE串列加速器设计用于在正常实验室环境中运行，并适合在单个房间中使用
在正常分析设施中发现的实验室类型。
内置磁抑制系统，可减少回流电子能量增益，确保几乎无X射线辐射
活动
聪明的概念允许直接设置和操作系统，只需很少的操作员培训。
除了分析/切换磁体、光束线和工作站之外，还可用于各种应用，包括：
-lonImplantation
-卢瑟福背向散射光谱法（RBS）
-粒子诱导X射线发射（PIXE）
-弹性回弹检测（ERD）
-核反应分析
-加速器质谱（AMS）

Amodulard信号低于标准的定制系统
组件和使未来的系统扩展能够以最小的更改和成本实现。
三合一概念
HVE串联管与其他类型的串联管不同
加速器，有三种束流版本，具有一个基本概念：中等电流（MC）、中等电流加（MC）和高电流（HC）
这种三合一的概念使实验室从一个低成本的系统开始，例如最初仅用于离子束分析的MC Tandetron，并在未来以合理的成本和最小的变化对其进行升级
（附加）需要更高束流的应用，如植入。
除了这些MC，MC*和HC串列管HVEE还提供一系列同轴串列管，可产生更高的束流。
