光电倍增管才是单光子探测的yyds

随着科技的突飞猛进，我们逐渐揭开了光子的神秘面纱。由于光子的微弱特性，直接观测和探测它是一项巨大的挑战。因此，研发出能够探测单个光子的探测器成为了科学家们追求的重要目标。

市面上已经有多种单光子探测器，比如光电倍增管、光子计数探头、MPPC和SPAD等。它们各有千秋，但要说到单光子探测的顶尖高手，那非光电倍增管莫属。那么，这些单光子探测器是如何工作的呢？接下来，让我们一一揭开它们的神秘面纱！

光电倍增管的工作原理如下图所示：当单个光子到达阴极面的时候，由于光电效应会产生光电子，产生的光电子在聚焦电场的作用下进入倍增级实现连续的倍增，从而实现电信号的连续放大，最后通过阳极输出，这个过程就实现了单光子信号的探测。

除了光电倍增管裸管，也有光电倍增管模块能做到单光子探测，也被称之为光子计数探头。光子计数探头是在能够做单光子探测的光电倍增管的基础上增加了如下的信号处理电路，可以将单光子的输出信号转换为TTL 信号输出，通过对TTL信号进行计数，就可以得到光子数量，方便实际测试。

除了上面的真空电子管类型的光子计数探测器之外，目前半导体器件也能够进行光子计数，常见的就是多像素光子计数器，滨松也称之为MPPC，硅光电倍增管。其中，MPPC是一种由多个工作在盖革模式的APD组成的光子计数型器件，其中APD（雪崩光电二极管）是一种具有高速度、高灵敏度的光电二极管，当加有一定的反向偏压后，它就能够对光电流进行雪崩放大。而当APD的反向偏压高于击穿电压时，内部电场就会变强，光电流则会获得10⁵～10⁶的增益，这种工作模式就叫APD的“盖革模式”。在盖革模式下，光生载流子通过倍增就会产生一个大的光脉冲，而通过对这个脉冲的检测，就可以检测到单光子，实现单光子探测！

图3 MPPC输出示意图

通过以上介绍我们可以看到，目前单光子探测器主要分为真空电子管和半导体探测器两个类型，他们都能实现单光子的探测，那么光电倍增管的优势在哪呢？

光敏面积是单光子探测中比较关键的一点。相对来说，面积越大，能够探测到的光子数也就越多，同时前端的光路也会相对比较简单，不需要复杂的聚焦系统。由于光电倍增管是真空电子管，我们是可以通过控制阴极面积的大小来决定探测器的光敏区域。目前滨松最大的光电倍增管阴极面直径能做到20英寸，光子计数探头模块阴极面积最大的直径在25毫米，能够满足不同光斑大小的探测需求。但是对于MPPC来讲，由于面积大小与其性能有直接联系，比如，暗计数率同光敏面积成正比，面积的增加会导致暗计数率的增加。由于半导体的固有热噪声较大，暗计数会随着面积的增加进一步导致波形堆叠，难以对单光子信号进行分析。此外，面积越大，寄生电容越大，影响MPPC的响应速度。

暗计数是指探测器在没有光子进入的时候，探测器本身的信号输出。其中光电倍增管是真空电子管器件，噪声的主要来源是阴极面的热电子发射，暗计数的值大概在百个级别，常见的光子计数探测器H10682-110，典型的暗计数在50 cps，最大值在100 cps。而MPPC和SPAD是半导体探测器，不仅光子可以产生载流子，热电子也会产生载流子，热电子生成的载流子也具有单光子水平的信号电平，并且暗计数的水平明显高于光电倍增管的暗计数，暗计数的值大概上千，常见的MPPC光子计数模块C13366-1350GD，典型的暗计数在2.5 kcps，最大值在7 kcps。

不管是真空电子管还是半导体探测器，他们都能实现单光子探测，但是由于噪声的存在，相同信号的输入，会导致不同的信噪比。相对来说，信噪比越大，说明其中的噪声比较小，能够有效地反映信号的情况。通过对比目前滨松常见的光子计数探头和半导体光子探测器型号在同样光强环境下的信噪比，可以看到，在弱光环境中，光电倍增管具有一个很好的信噪比。

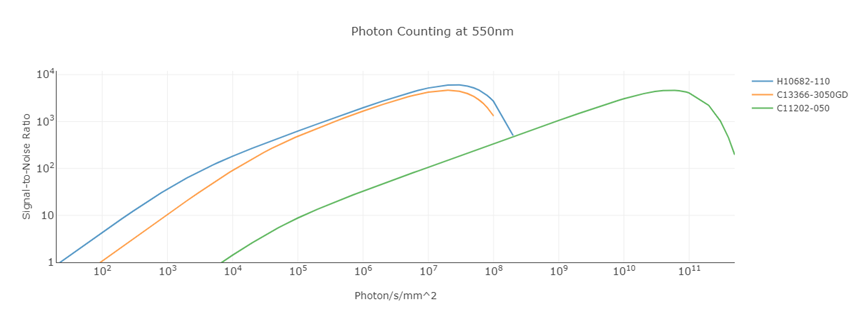

图4 不同类型探测器弱光信噪比对比（光子计数探头&MPPC&SPAD）
