Fibercryst TARANIS飞秒皮秒单晶光纤放大器(SCF)
Fibercryst开创了单晶光纤放大器（SCF）技术，并开发了Taranis模块，该模块受益于用于高功率泵送的独特专利水冷解决方案。Taranis模块与高功率激光二极管相结合，可以在连续或脉冲状态下轻松放大您的种子激光器。
Taranis模块可以放大：
– 脉冲种子激光器（从几千赫到几十兆赫），
种子激光器（从几十纳秒到几百华氏度），种子功率从几百毫瓦到几十瓦不等
Fibercryst TARANIS飞秒皮秒单晶光纤放大器(SCF)
FIBERCRYST首创了单晶光纤放大器(SCF)技术，并开发了TARANIS模块，受益于独特的专利水冷解决方案，可实现高功率泵浦。结合高功率激光二极管，TARANIS模块允许轻松放大用户连续或脉冲机制的种子激光。TARANIS飞秒皮秒单晶光纤放大器(SCF)可较好的解决MOPA配置的短脉冲的放大，自它们无法承担强烈的热透镜畸变效应而导致的在体晶体放大器中光束质量的下降。
*Taranis模块是个无需调整的工业器件，唯一需要的就是种子激光器的合适对准与聚焦。
为什么会选择SCF技术？
单晶光纤(SFC，Single Crystal Fiber)放大器是在主振荡器功率放大器配置中放大短脉冲激光的最佳解决方案。它们不会受到强烈异常热透镜效应的影响(例如，这种效应会降低体晶体放大器的光束质量)。
激光放大器不同技术的优缺点；
| 指标/类型 | 块状晶体Bulk crystal | 光纤 | 薄片Thin Disk | Slab | 单晶光纤SFC (Taranis ) |
|---|---|---|---|---|---|
| 功率 | – | + + + | + + + | + + + | + + |
| 能量 | + + | – | + + + | + + + | + |
| 增益 | + | + + + | – | + + | + + |
| 易用性 | + + + | + + | – | – – | + + + |
采用Taranis模块的SFC技术是同时达到高功率、高能量和高增益的较好的解决方案。它结合了光纤和块状晶体的优点。此外，实现的简单性和较小的空间要求使其更易于使用。
TARANIS模块规格表
| 示例 | 材料 | 掺杂率 | 模块尺寸(Lx Wx H) | 光纤直径 | 光纤长度 | CA通光孔径* | 去极化.损耗 | AR coating |
|---|---|---|---|---|---|---|---|---|
| YBYG_PL0004_W2N | Yb:YAG | 1% at. +/- 0.1% | 70 x 30 x 44 mm | 1 mm +/- 50 µm | 30 mm +/- 1mm | < 80% | < 2% | 920-1100 nm < 0.% |
| YBYG_PL0001_W2N | Yb:YAG | 1% at. +/- 0.1% | 70 x 30 x 44 mm | 1 mm +/- 50 µm | 30 mm +/- 1mm | |||
| NDYG_PL0002_W2N | Nd:YAG | 0.2% at. +/- 0.1% | 70 x 50 x 44 mm | 1.5 mm +/- 50 µm | 50 mm +/- 1mm |
Fibercryst TARANIS飞秒皮秒单晶光纤放大器(SCF)放大示例
| Yb:YAG放大示例： | |||
|---|---|---|---|
| 种子光 | 泵浦 | Taranis配置 | 输出 (W) |
| 400mW / 30MHz / 230fs | 180W / 200µm / NA 0.22 | Double pass | 12W / 350fs |
| 1.5W / 20MHz / 360fs | 120W / 200µm / NA 0.22 | Double pass | 14W |
| 5W / 5MHz / 100ps | 75W / 100µm / NA 0.15 | Double pass | 25W |
| 2.5W / 10kHz / 150ns | 75W / 100µm / NA 0.15 | Double pass | 25W |
| 20W / 2MHz / 20ps | 120W / 200µm / NA 0.22 | Single pass | 45W |
| 50W / 3MHz / 50ps | 120W / 100µm / NA 0.15 | Single pass | 100W |
| 55W / 520MHz / 700fs | 120W / 200µm / NA 0.22 | Single pass | 100W |
| 39W / CW | 500W / 400µm / NA 0.22 | Single pass | 130W |
| Nd:YAG 放大示例： | |||
| 种子光 | 泵浦 | Taranis配置 | 输出 (W) |
| 60µJ / 1kHz / 0.5ns | 60W / 100µm / NA 0.22 | Double pass | 2mJ |
| 350mW / 100kHz / 1ns | 60W / 100µm / NA 0.22 | Double pass | 12W |
| 5W / 40kHz / 1ns | 60W / 100µm / NA 0.22 | Single pass | 20W |
| 10W / 100kHz / 50ns | 60W / 100µm / NA 0.22 | Single pass | 30W |
| 13W / 40kHz / 10ns | 120W / 400µm / NA 0.22 | Single pass | 42W |
计算示例：
Taranis : Yb:YAG – 1% – 30mm
Pump : 969nm – 120W – 100µm
Configuration : Single pass
Taranis : Yb:YAG – 1% – 30mm
Pump : 969nm – 120W – 100µm
Fibercryst TARANIS飞秒皮秒单晶光纤放大器(SCF)方案：
Taranis模块像大块晶体( bulk crystal )一样使用，非常容易使用。
用一个Taranis 模块进行放大的可能配置:

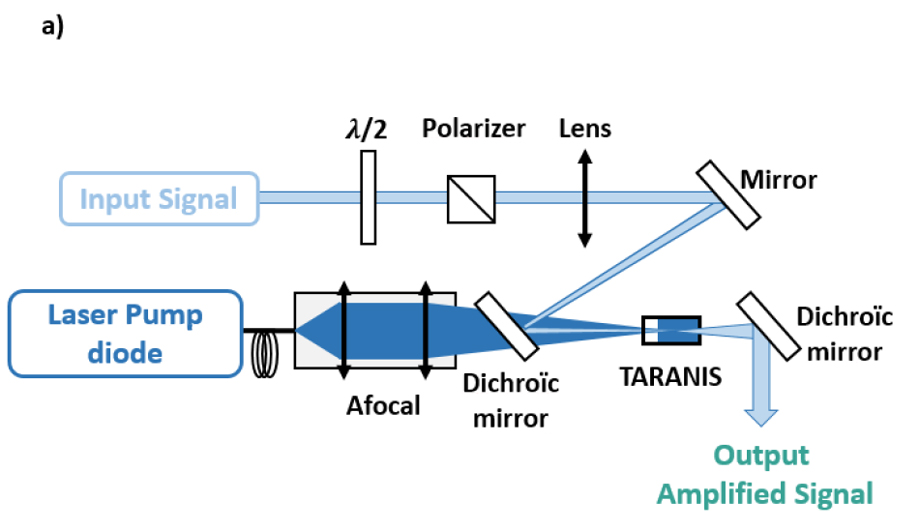

放大配置方案：单通Taranis 模块(a)和双通Taranis 模块(b)
