EAC-1012-19-FO自动聚焦准直仪的工作原理

EAC-1012-19-FO是以色列duma推出的内调焦电动自准直仪，其将准直仪和望远镜的功能结合在一起，并且将自准直仪的功能与激光束轮廓相结合，能够满足同时测量入射激光束的精确角度方向及其光束轮廓的要求。以色列DUMA推出的内调焦电动自准直仪EAC-1012-19-FO有一个电动对焦旋钮，它可以通过软件包控制。聚焦功能允许光束沿自准直仪光轴聚焦物体，LOS偏差小于2.5秒。聚焦位置以毫米为单位，以及用度表示聚焦旋钮的旋转位置。此外，它还内置了调整功能，例如：对准激光，调平气泡，调整盘倾斜旋钮等，并增强了对准程序。为方便用户理解自动聚焦准直仪的使用，以色列DUMA专门对自动聚焦准直仪EAC-1012-19-FO的工作原理进行了介绍。

EAC-1012-19-FO内调焦激光准直仪主要应用

内调焦激光准直仪EAC-1012-19-FO的应用主要涉及小角度位移的测量，以及调节系统的焦点位置以满足特定的距离。以下是几种常见的应用：

– 镜面角度和平整度测量

– 激光入射方向相对于光轴的偏移。

– 激光光束轮廓的测量。

– 直线度测量

– 调整光学系统的焦点位置

图1 激光准直仪EAC-1012-19-FO组成图

EAC-1012-19-FO激光自动准直仪的操作原理

以色列DUMA推出的内调焦自准直仪(EAC-1012-19-FO)利用最新的成像技术，将自动聚焦模块，准直仪和望远镜结合在一个紧凑的单元中，形成一个全新的仪器。

在自准直器的模式下，一个准直的十字刻线由窗口被发散出来，并被一个像镜子一样的目标反射回来，以产生镜面和自准直器光轴之间的精确角度，单位为秒或毫弧度。这种模式是通过将焦点旋钮调整到无穷大来实现的，就像软件中清楚显示的那样。

通过使用自动聚焦功能，到观测目标的距离可以从175毫米调整到无穷远。

在光束分析模式下，将显示激光束轮廓图像，产生入射激光束的精确角度方向并且以秒或毫弧度为单位。

图2 内调焦激光准直仪工作原理图

内调焦电动自准直仪EAC-1012-19-FO的初始对准设置

注意：如果要解锁方位角，请松开三个锁定螺丝

– 调平自动聚焦EAC

对于大多数应用来说，好的起点是一个水平的位置。使用倾斜旋钮调节设备，直到调平气泡位于标记圆圈的中心。

– 聚焦到无限调制设置内调焦电动自准直仪配有一个电动调焦旋钮，用它测量平面镜的倾斜度时，它应处于无限远，按无限远函数调整。使用反光镜时，可以检查无限大调整的质量，如果关闭，可以使用特殊功能校准，请联系厂家。

对于自动对焦EAC模块在自动准直器模式的对焦位置应该在“无限”。

Be shore使用高质量的反光镜，偏差小于3秒弧。通过按下按钮，从工具栏激活交叉聚焦窗口。

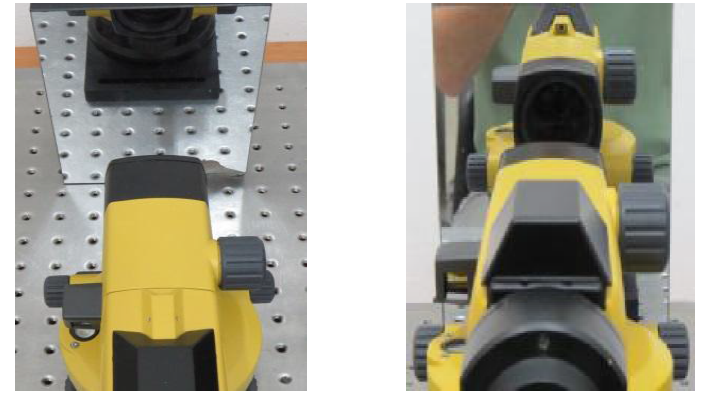

– 使用内置激光进行粗对准的应用例子：自准直仪面对平面镜

– 激活自动聚焦准直仪内置的激光(通过软件)

– 寻找镜子上的激光反射

通过自动聚焦准直仪内置的旋钮(倾斜和平移按钮)来改变自准直仪的状态，当激光的反射和初始激光一致时完成粗对准。换句话说，激光的反射应该指向激光本身。

– 锁定机制

自动对焦电子自准直仪配有千分尺和弹簧柱塞，便于精确调节和锁定。拧紧千分尺和弹簧柱塞将锁定系统。

以色列DUMA推出的内调焦自准直仪EAC-1012-19-FO能够很好的满足用户对工件等非激光出射物品的准直度测量，它具有内置激光源以及高精度的测量结果。
