Double Helix Optics 3D显微成像相机成像原理

​

Double Helix Optics是一支由顶尖人才组成的团队，通过精确的三维纳米成像推进科学研究和发现。Double Helix Optics的各个研究人员既是各自领域的专家，也是其他领域的合作者。Double Helix Optics的使命是通过工程设计尖端产品，使高精度三维成像技术得到广泛应用，让生物学的光芒照耀到最小的空间尺度，从而激发创新，推动发现新的科学。

Double Helix Optics通过自己研究设计显微镜的工程点扩散函数 (ePSF)功能，设计制造了SPINDLE 3D显微成像相机，SPINDLE2显微镜3D相机和InSPINDLE显微三维成像相机等产品，实现即时显微三维成像功能。

传统显微镜存在局限性

点扩散函数（PSF）是光学系统响应点光源的典型描述。PSF 由多个参数决定，包括透射波长、数值孔径和未校正波前像差。光的波特性会影响传统光学显微镜的 PSF，从而将其最大分辨率限制在横向约 200 纳米和轴向约 500 纳米。此外，在这些系统中，PSF 在焦平面上下横向扩散，导致无法分辨轴向位置信息和三维结构模糊。

通过对光的“加工”，超越传统显微镜：

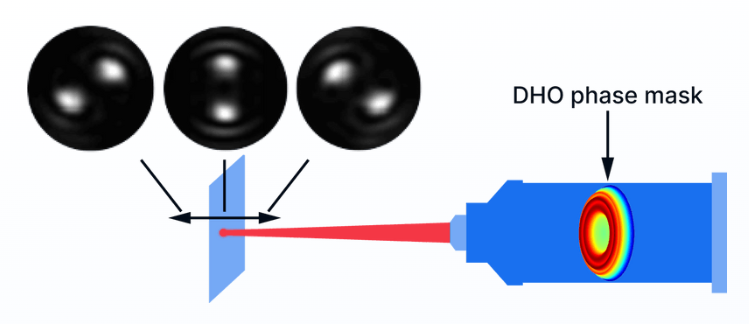

Double Helix Optics的SPINDLE 3D显微成像相机，SPINDLE2显微镜3D相机和InSPINDLE显微三维成像相机等产品，利用称为相位掩膜的专用衍射光学元件改变成像系统的 PSF，从而超越了传统光学显微镜的深度和分辨率限制。这些相位掩膜设计独特，体积很小，可以插入光路，选择性地改变特定空间频率的光相位。

捕捉真实的 3D 图像：

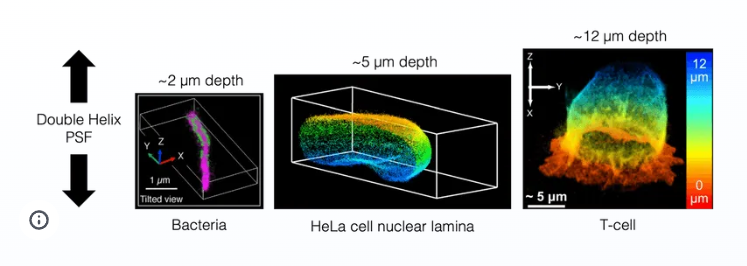

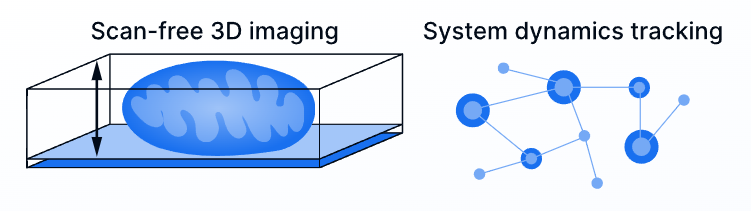

Double Helix Optics研究了新的 PSF 被称为工程点扩散函数（ePSF），可在更大的深度上保持聚焦，并在其形状中包含编码的 3D 信息。Double Helix Optics的 ePSF 能够生成三维数据和图像，单帧捕捉的景深可达显微镜原生景深的 20 倍，从而消除或大大减少了轴向扫描的需要。此外，还能准确跟踪大体积的快速动态过程。

在xyz轴中实现 15 纳米的精度：

Double Helix Optics的ePSFs（工程点扩散函数）可实现三维超分辨率，与传统的光学显微镜相比，可将分辨率提高一个数量级。目前的技术当中，大多数用于获取超分辨图像的方法本质上都是二维的，导致分辨率相对较低，而Double Helix Optics的 ePSF 经过精心设计，可以产生同类技术中的最佳精度的坐标，在轴向和横向方向上都保持精度的相近。SPINDLE 3D显微成像相机，SPINDLE2显微镜3D相机和InSPINDLE显微三维成像相机等产品的指标都是世界领先水平。

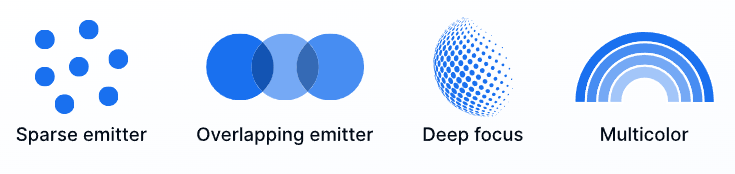

调整深度，最大限度地提高信号：

Double Helix Optics的 ePSF 是以相位掩膜板的物理形式实现的，具有独特的深度可调性，能够最大限度地提高信号的背景值，并将光毒性和漂白降到最低。它们可用于对从单个分子到整个细胞和组织的生物目标进行有效成像，也适用于从纳米到毫米大小的检测目标。

优化相位掩模板，使其与您的应用相匹配：

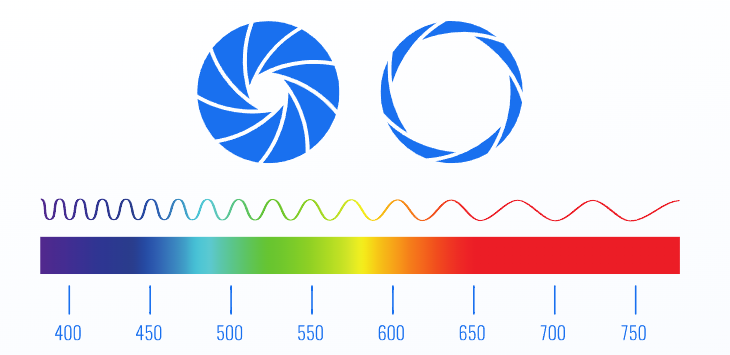

Double Helix Optics的相位掩膜经过优化，可与任何物镜的数值孔径和倍率相匹配，并适用于从紫外到近红外的所有发射波长。

接收简洁全面的数据：

由于相位掩膜板使用 ePSF 重塑了点光源，因此使用Double Helix Optics技术的原始图像可利用计算方法定位发射器并重建图像。Double Helix Optics开发的算法与的 ePSF 并行工作，为出版、机器学习和定制分析提供最高质量的图像和输出数据。

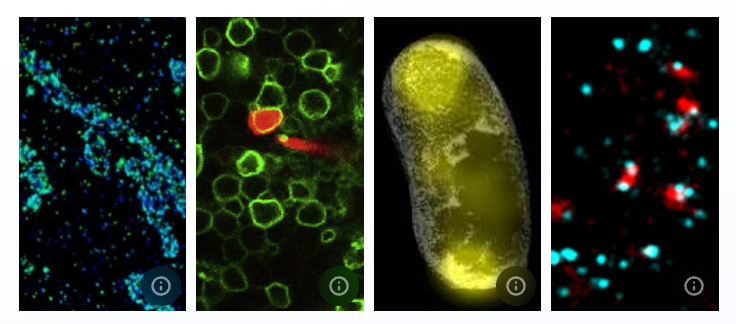

采用领先的成像模式：

Double Helix Optics的技术可与多种照明方法和成像模式互补，包括 STORM、PALM、PAINT、TIRF、HILO、光片、FRET、FISH、CLEM、明场、暗场、环场等。

Double Helix Optics3D显微成像相机规格参数

Double Helix Optics的 ePSF 经过精心设计，可以产生同类技术中的最佳精度的坐标。SPINDLE 3D显微成像相机，SPINDLE2显微镜3D相机和InSPINDLE显微三维成像相机等产品的技术指标都是世界领先水平。
