Bertin Winlight同步加速器仪器
同步加速器是一种强大的 X 射线源，由高能电子在超高真空存储环中以接近光速的速度传播而产生。为了满足同步加速器和 X 射线源市场的要求，特别是在质量和性能方面，Bertin Technologies 制造的镜子和镜子系统具有适应掠射技术特性的反射镜和反射镜系统。Bertin Technologies 提供的反射镜既可以作为裸组件，也可以安装在高级机械装置中，例如 Kirkpatrick-Baez KB、带或不带真空室的曲面反射镜 （Benders）。
这些配备的反射镜安装在单个固定支架上或弯曲器中，带或不带冷却器、定位器和重力补偿器，以便在同步加速器光线上提供最佳性能。Bertin Technologies 还设计和制造用于 X 射线实验和大型仪器等离子体诊断的单通道和多通道 X 射线显微镜。最后，几年来，Bertin Technologies一直在不断投资于其不断增长的加工、抛光和测试过程专业知识，以在受控的期限内提供其反射镜和光学组件的最佳性能。
Bertin Winlight 生产高附加值的光学元件，尺寸从几毫米到 1.5 米不等。我们的温控光学生产厂占地约 2,200 平方米，位于法国东南部沃克吕兹地区的佩尔图瓦。我们采用传统和计算机控制抛光 （CCP） 技术，使用确定性制造方法（计算机数控或 CNC）和传统方法（如手工抛光）来生产出高质量的部件，表面粗糙度最小，低至 0.1 nm RMS。
我们的团队还使用创新技术制造所有类型的光学元件，包括非球面光学元件（同轴、离轴或自由曲面）。我们的专业领域之一是生产 X 射线反射镜，该反射镜设计用于反射掠入射角的光子，用于同步加速器实验等应用。
KB 柯克帕特里克-贝兹系统
Bertin Technologies 设计和制造定制的 KB （Kirkpatrick-Baez） 系统，专门用于同步加速器市场的高质量微纳米聚焦。
根据规格，Bertin Technologies 制造配备椭圆可弯曲反射镜或预成型椭圆镜的 KB Kirkpatrick-Baez 系统。Bertin Technologies 的 KB Kirkpatrick-Baez 系统由两个用于垂直和水平聚焦的曲面 X 射线反射镜组成，旨在校正同步加速器光线中的光束发散，并与超高真空环境兼容。凭借其独特的技术特性，这些 Kirkpatrick-Baez KB 反射镜因其高可操作性和出色的聚焦能力而被安装在许多同步加速器光束线上。
为了实现最佳的光学性能，这些复杂的系统已经过最高精度的抛光，从而保证了最佳质量。事实上，在他们的生产车间中，Bertin Technologies 的团队运用他们在超抛光方面的专业知识，以确保精度在指定形状的几纳米以内，表面粗糙度在几埃以内。
等离子体实验仪器-X射线显微镜
Bertin Winlight 设计和制造用于大型科学设施等离子体诊断的 X 射线显微镜。
Bertin Winlight 设计、制造和测试单通道或多通道 X 射线显微镜，用于大型设施中使用的等离子体诊断，尤其是高功率激光器。
X射线带宽的等离子体诊断主要需要环形反射镜和几微米以内的定位精度。这些子组件需要高度先进的设计，以保证性能，而无需简单的工厂测试，并且还需要高度特定的组装技术。
反射镜的几何形状也是一个关键，因为它决定了反射镜的正确位置——这就是我们在制造 X 射线反射镜方面的长期经验脱颖而出的地方。
X射线反射镜（平面镜、圆柱镜、环形镜、平面椭圆镜）
Bertin Winlight 研磨坯料，然后对组件进行抛光和涂层。这些组件和系统与 X 射线应用的超真空条件兼容。它们用于同步加速器、自由电子激光器、X 射线诊断和 X-EUV 应用。根据客户的规格，我们制造最大 1,500 毫米的镜子：平面、球面、圆柱形、环形或平面椭圆。通过测量 RMS 斜率（例如，0.3 μrad RMS）来评估性能，通过测量表面粗糙度（例如，0.2 nm RMS）来评估超抛光质量。 然后，我们的镜子经过全面检查，并随测试报告一起交付，涵盖所有初始规格。
LENSES、MIRRORS、棱镜

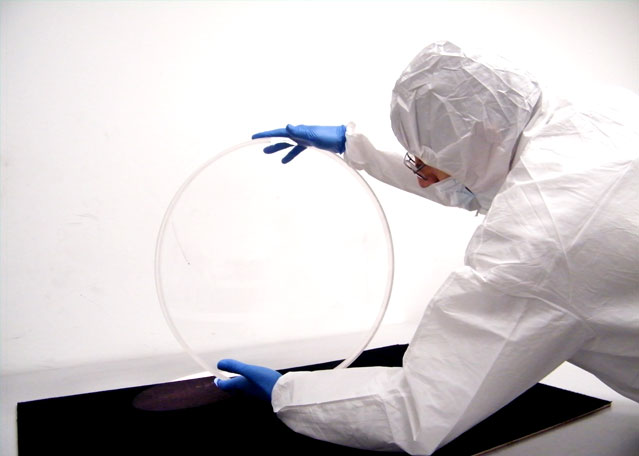

Bertin Winlight 生产各种光学元件，包括：
平面反射镜、球面反射镜和同轴或离轴非球面反射镜
透镜、棱镜、舷窗
柱面镜和环形镜
图像切片器、细狭缝、阶梯镜
自由曲面光学元件
Bertin Winlight 掌握了所有类型材料的抛光技术：低膨胀系数（二氧化硅、Zerodur、ULE 等）和红外（ZnSe、锗、二氧化硅）光学，以及光学级玻璃（Schott、Ohara 等）、晶体（二氧化硅、氟 （CaF2）、BaF2 等）、陶瓷（SiC）和金属（铜、铝、不锈钢和普通钢、殷钢等）
抛光精度的程度还取决于所讨论零件的形状和尺寸。此外，我们还开发了一种专有技术，用于制造适合批量生产的图像切片器。
这些切片型反射镜生产的边缘锋利（没有斜角、碎屑或倒角），这使我们能够产生精确到几微米以内的边缘。Bertin Winlight 为不同的格式（平面、曲面、非球面）制作特定的切片器。该技术非常适合即将推出的巨型望远镜的组件，特别是超大望远镜（ELT）、巨型麦哲伦望远镜（GMT）等。
