AnaPico射频微波信号发生器
APULN系列高性能的模拟信号发生器，输出涵盖从100 kHz（可选8 kHz）到12.75、20、26和40 GHz的微波频率范围并拥有0.001Hz的频率分辨率。该模拟信号发生器将非常好的信号纯度，极低相位噪声，高输出功率和30µs的高速切换速度等特性相结合，支持各种模拟调制，并包括具有可码型编程模式的脉冲和啁啾调制。APULN系列模拟信号发生器同时拥有紧凑型尺寸，轻巧的重量和低功耗（可使用外部充电电池供电），使该仪器非常适合在实验室，制造和室外等领域使用。
APULN系列高性能微波模拟信号发生器—高达输出40GHz
产品型号：
| 主机型号 | 频率输出范围（标准） | 频率输出范围（选件） |
| APULN12 | 100kHz ~ 12.75GHz | 8kHz ~ 12.75GHz |
| APULN20 | 100kHz~20GHz | 8kHz ~ 20GHz |
| APULN26 | 100kHz ~ 26GHz | 8kHz ~ 26GHz |
| APULN40 | 100kHz ~ 40GHz | 8kHz ~ 40GHz |
主要特征：
- 采用超稳定的温度补偿频率参考 (OCXO) 运行，以确保极低的漂移
- 具有0.001Hz频率分辨率和极低的相位噪声（1GHz载波：-148dBc/Hz@100kHz）
- 非常好的信号纯度，非谐波杂散低至-90dBc
- 宽广且精确的输出功率范围
- 丰富的调制功能，例如FM，PM，脉冲和频率线性调频以及可配置的脉冲序列
- 30µs的高速切换（频率和幅度）
- 扫描，触发功能和灵活的外部参考频率（介于5至250 MHz之间）
- 低功耗：允许在户外现场应用中将电池移动电源用于直流电源供电
- 各种机箱外壳形式：便携式/台式，19英寸机架安装式等
- 本地前面板触摸屏操作，USB，以太网和可选的GPIB通信端口，以及使用GUI软件或ATE命令，由PC操作的本地或远程操作（SCPI 1999）
APULN系列射频和微波信号发生器适用于实验室，生产车间和室外领域的许多应用：
- 作为通用便携式RF信号源，用于电子，无线，卫星模块和系统的严格测试
- 理想的ADC时钟
- 极低相位噪声本振
- EMC / EMI测试
- 服务，维护和验证
- 信号模拟(雷达，模拟调制的无线电，无线和卫星，航空航天与国防等)
- 特别是用于系统集成的19英寸机架安装版本
APULN系列主要技术规格：
| 参数 | Min | Type | Max | 备注 |
| 频率范围 | 100kHz | 40GHz | ||
| 8kHz | 40GHz | 选件8k | ||
| 频率分辨率 | 0.001Hz | |||
| 相位分辨率 | 0.01度 | |||
| 功率范围 | -25dBm | +25dBm | ||
| -120dBm | +22dBm | 选件PE2 | ||
| 功率分辨率 | 0.01dB | |||
| 频率/幅度切换时间 | 500μs | |||
| 30μs | 选件FS | |||
| SSB相位噪声@1GHz | ||||
| @10Hz | -100dBc/Hz | -95dBc/Hz | 选件LN | |
| @1kHz | -130dBc/Hz | -125dBc/Hz | ||
| @100kHz | -148dBc/Hz | -144dBc/Hz | ||
| SSB相位噪声@10GHz | ||||
| @10Hz | -80dBc/Hz | -75dBc/Hz | 选件LN | |
| @1kHz | -108dBc/Hz | -104dBc/Hz | ||
| @100kHz | -127dBc/Hz | -123dBc/Hz | ||
| SSB相位噪声@40GHz | ||||
| @10Hz | -68dBc/Hz | -64dBc/Hz | 选件LN | |
| @1kHz | -96dBc/Hz | -92dBc/Hz | ||
| @100kHz | -115dBc/Hz | -111dBc/Hz | ||
| 谐波 | -60dBc | 选件FILT | ||
| 非谐波杂散 | -92dBc | -50dBc | ||
| 调制 | 脉冲、啁啾脉冲、FM、PM、扫描等 | 选件MOD | ||
| 脉冲上升/下降时间 | 10ns | |||
| 扫描步进时间 | 30μs | 19998s | 选件FS | |
| 尺寸 (W x L x H), 重量 | 173.6 x 291.7 x 116.9 mm [6.83 x 11.48 x 4.60 in], 2.5 kg | |||

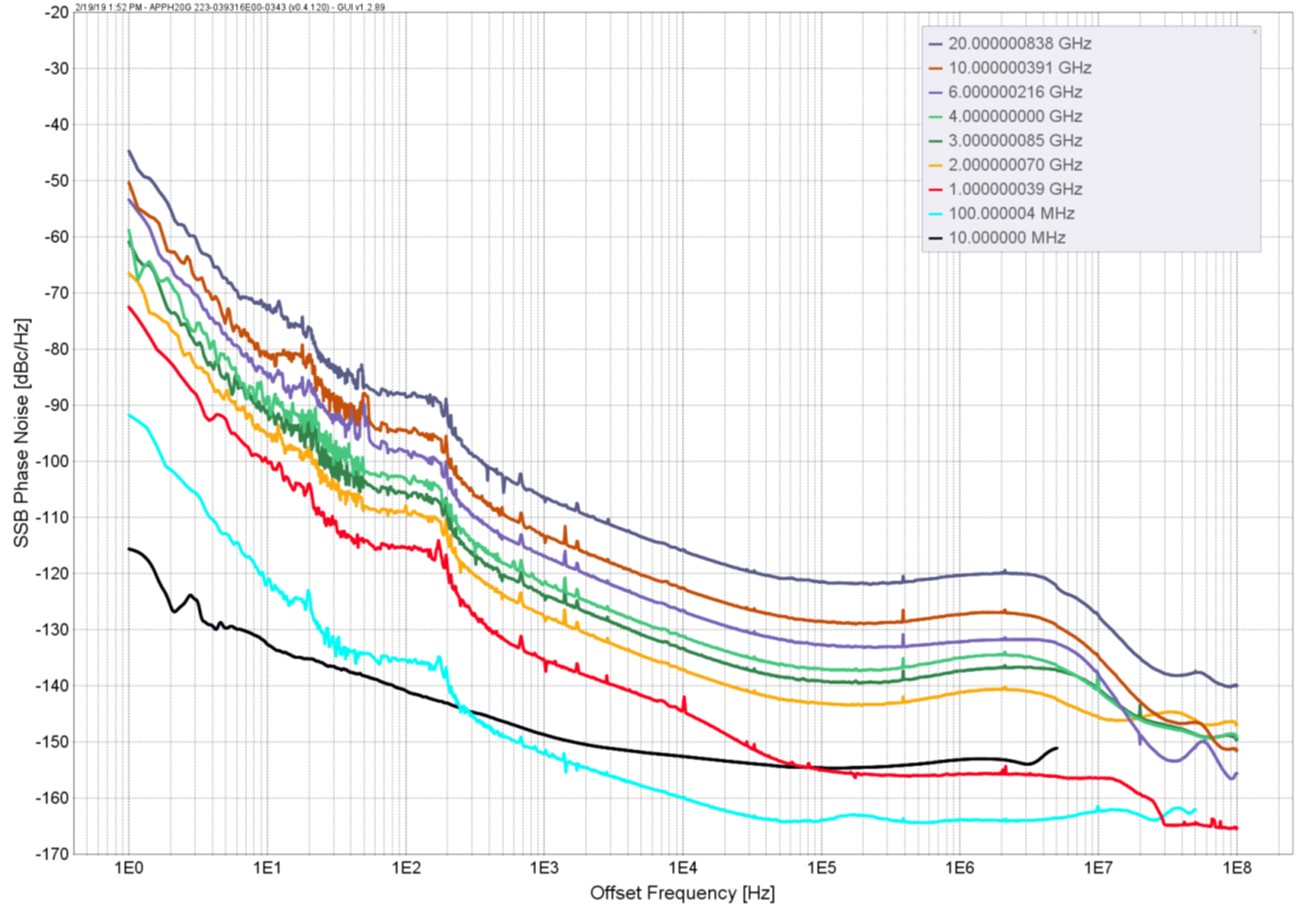

APULN系列SSB相位噪声性能曲线

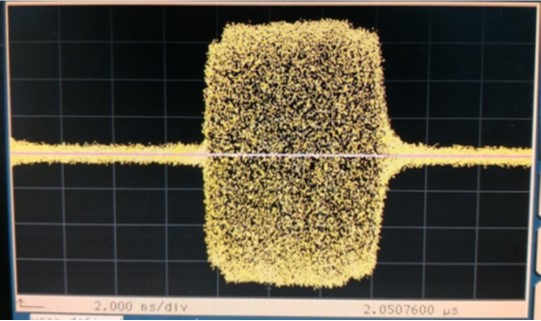

APULN脉冲调制输出@38.8GHz，15ns周期，7ns脉冲宽度
主要订货信息：
| 型号 | 描述 |
| APULN12 | 100kHz~12.75GHz信号发生器主机 |
| APULN20 | 100kHz~20GHz信号发生器主机 |
| APULN26 | 100kHz~26GHz信号发生器主机 |
| APULN40 | 100kHz~40GHz信号发生器主机 |
| Opt 8K | 频率范围扩展至8kHz选件 |
| Opt LN | 优化近端相噪和增强频率稳定性选件 |
| Opt FS | 超快频率/幅度切换选件，低至30μs |
| Opt MOD | 模拟调制选件 |
| Opt FILT | 谐波优化选件 |
| Opt VREF | 灵活外部参考输入选件，5MHz~250MHz整数可设 |
| Opt PE4 | 电子衰减器选件，低端输出功率至-55dBm |
| Opt PE | 机械衰减器选件，低端输出功率至-90dBm |
| Opt PE2 | 机械衰减器选件，低端输出功率至-120dBm |
| Opt EB | 外部移动电源供电适配器电缆选件 |
| Opt GPIB | GPIB接口选件 |
| Opt 1URM | 19″ 1U高度上架机箱版本选件 |
| Opt REAR | 将输出移至后面板选件 |
| Opt FLASH | 用于可移除的SD存储器的MicroSD卡槽 |
APMQS20高性能模块级微波信号发生器—最高输出20GHz
该模块包含高稳定性OCXO，提供精确的功率校准、相位锁定的输出信号。
频率分辨率为1mHz，功率分辨率为0.01dB。
该模块可通过USB、LAN或SPI远程控制。
由于其外形尺寸，该模块可作为NI所淘汰的“QuickSyn频综”的即插即用替代品。
主要特征：
-
采用超稳定的温度补偿频率参考 (OCXO) 运行，以确保最小的漂移
-
具有0.001Hz频率分辨率和极低的相位噪声（1GHz载波：-145dBc/Hz@20kHz）
-
优秀的信号纯度，非谐波杂散低至-70dBc
-
0.25dB功率输出不确定度
-
标配脉冲和快速扫描输出功能
-
20µs的快速切换
-
10MHz和100MHz参考输入输出的同时更额外提供1GHz参考输入输出高频高稳相参同步信号
-
低功耗和低功耗；允许在户外现场应用中将电池移动电源用于直流电源供电
-
小尺寸和轻便：177.8 x 127.0 x 25.4 mm / 1kg
-
通过USB、LAN或SPI远程控制
主要应用：
-
OEM成通用紧凑型信号源
-
NI QuickSyn FSW-0010/0020的替代品
-
ATE
-
频率转换器应用的本振
-
天线、半导体器件或其他元器件的表征

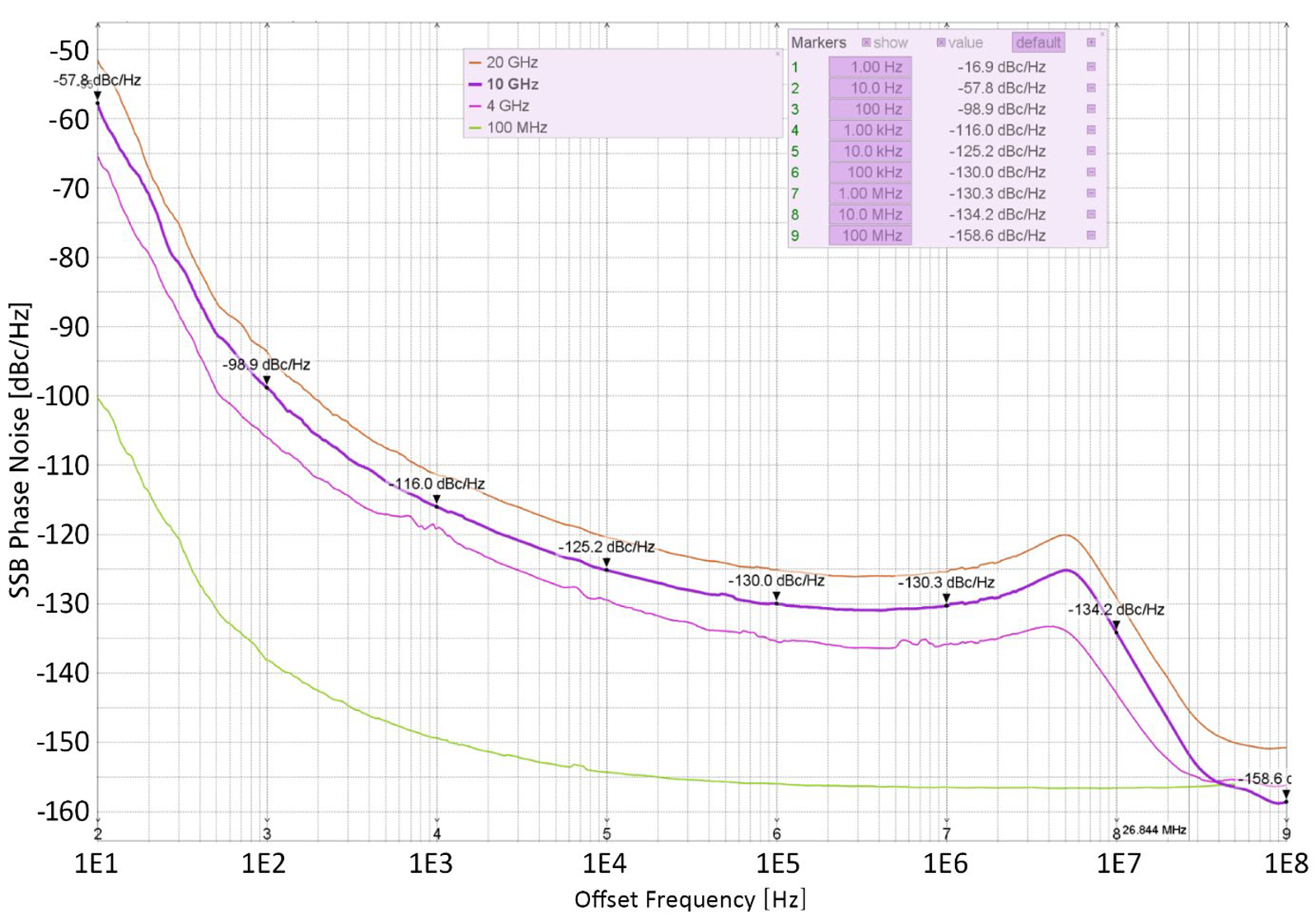

APMQS20 SSB相位噪声性能

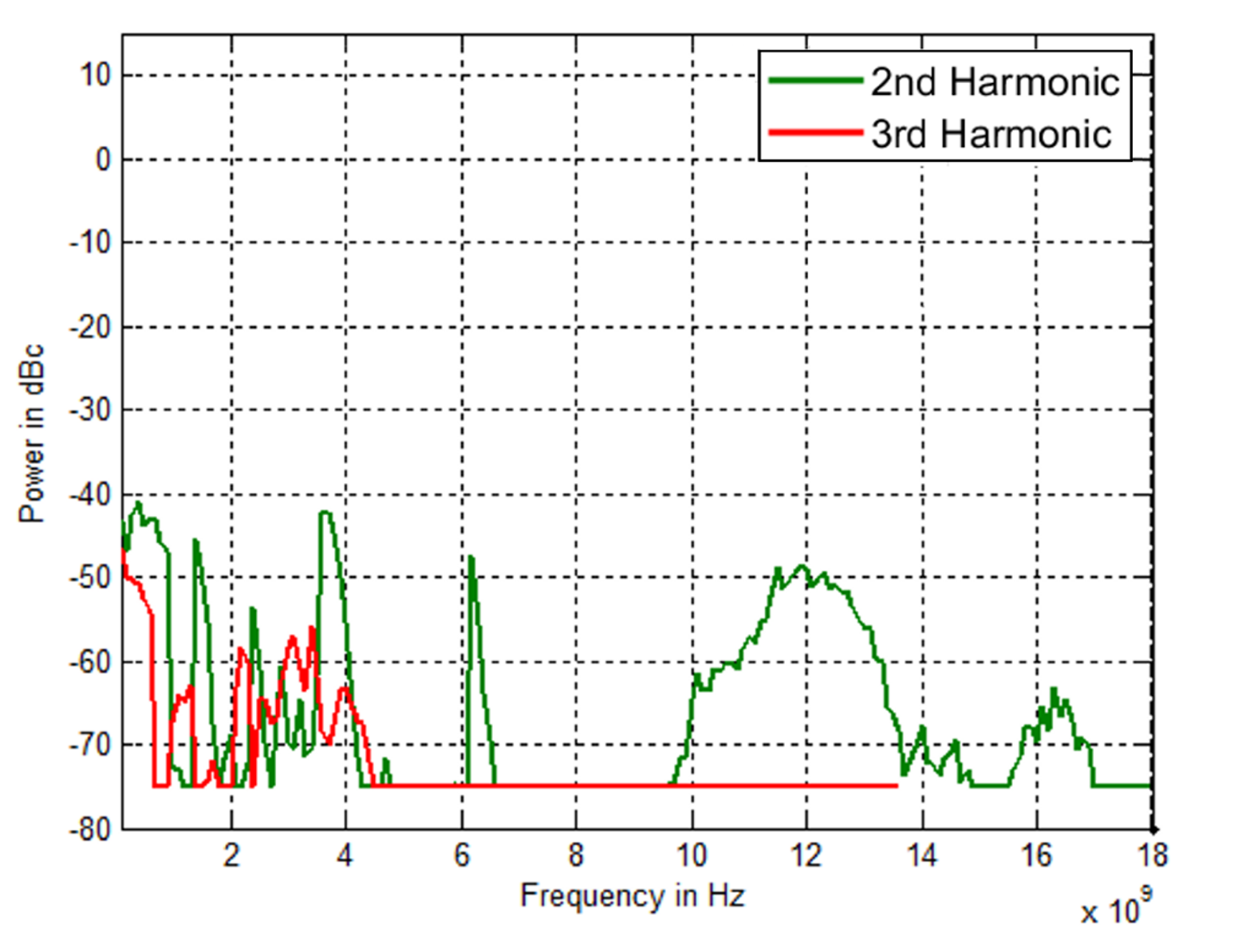

谐波抑制（@10dBm输出）
APLC系列极低相位噪声微波信号发生器—输出高达54GHz
APLC系列高稳定性OCXO参考提供了良好的频率精度和稳定性。该发生器可接受宽范围的外部参考频率，包括常用的10和100MHz，以及1-250MHz范围内的灵活参考频率选择，适用于具有客户或系统特定参考频率的应用。此外，APLC系列具有一对Anapico专用的高频时钟端口（6GHz输入和输出），可在多个APLC系列设备的输出之间实现极低的相位同步。
APLC系列可以通过基于PC的图形用户界面软件直观地进行控制。此外，该仪器提供各种通信接口，如USB、LAN或GPIB。每个接口都可通过SCPI 1999命令集进行轻松快速的通信。可以从外部主机系统快速实现对仪器的远程控制。为客户提供的应用程序编程接口（API）或Matlab、Labview、C++和其他商用工具的编程示例使得控制实现变得非常简单直观。
主要特征
-
OCXO <20 ppb/年的稳定度
-
10GHz时SSB相位噪声-131dBc/Hz@20kHz
-
5μs快速切换（选项FS）
-
最小10ns脉冲宽度的脉冲调制
-
便携经济：W x L x H = 232 x 393 x 96.75 mm/<10kg
-
扫描、触发功能和灵活可设置的1MHz~250MHz外部参考频率支持
-
标配6GHz高频高相位同步时钟输入输出
-
各种机械外壳形式：便携式/台式，19英寸机架安装等
-
本地面板操作，通过通信端口USB、以太网以及可选的GPIB进行PC控制的本地或远程操作，使用GUI软件或ATE命令（SCPI 1999）
