50周年刊庆专辑:超大口径平面反射镜的光学检测(特邀)

撰稿人:王孝坤,戚二辉

单位:中国科学院长春光学精密机械与物理研究所

引用格式

王孝坤, 戚二辉, 胡海翔, 苏航, 李凌众, 王晶, 罗霄, 张学军. 超大口径平面反射镜的光学检测(特邀)[J]. 红外与激光工程, 2022, 51(1): 20210953. doi: 10.3788/IRLA20210953

导读


图1 浩瀚的宇宙星空
“天文岂易述,徒知仰北辰”,自古以来,人类对于浩瀚飘渺的星空充满了敬畏与好奇,天文人为探索宇宙的奥秘付出着一代代孜孜不倦的努力。1609年,伽利略发明了世界上第一台天文望远镜,自此,人类探索宇宙摆脱了肉体的桎梏,天文观测迈入了崭新的篇章。

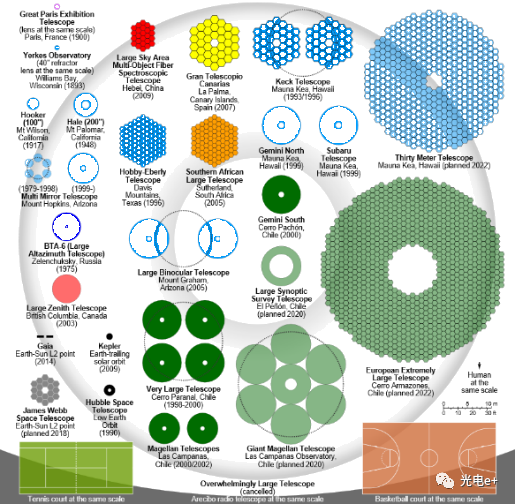

图2 世界著名大望远镜口径一览

望远镜是人类观测宇宙星空的得力助手,是天文学家们外在的“眼睛”,要想利用这双“眼睛”看得更远,看得更清晰,增大望远镜的口径是有效途径,因为口径越大,望远镜就具备越高的分辨率以及更好的光线收集能力。因此,随着天文学、遥感光学的发展,望远镜的口径在不断增大,建设中的GMT、TMT、E-ELT项目其观测口径均已超过30 m。

作为望远镜系统中的关键核心部件,大口径平面镜的口径和精度也在不断的提高,以TMT为例,其三镜是一块椭圆形平面镜,尺寸达到前所未有的3.5 m×2.5 m。不同于传统大口径凹球面或非球面,平面镜的曲率半径无限大,不具备光束汇聚能力,因此超大口径反射镜的高精度制造是国际光学制造的难点和热点。

研究背景

TMT(Thirty Meter Telescope-三十米望远镜)项目是美国为首,联合日本、加拿大、印度、中国等多个国家和地区筹划建造的地基三十米望远镜(TMT),它将成为地球上最先进和最强大的光学望远镜之一。当TMT建设完成后,天文学家将能够研究太阳系和整个银河系及其邻近星系的恒星,并可观测宇宙的边缘,即时间开始的地方形成的星系。

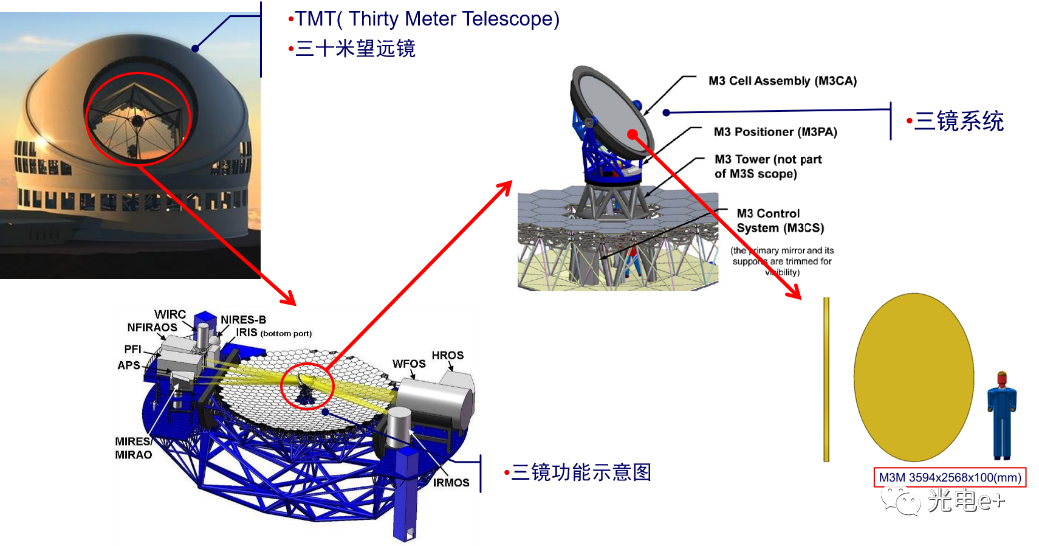

图3 TMT三镜系统示意图

TMT的光学系统由30 m口径的主镜(由492块口径为1.44 m,厚度为45 mm的六边形镜面拼接组成),一个完全主动的副镜和一个铰接的第三镜组成。其第三镜是一个口径为3.5 m×2.5 m的椭圆形平面反射镜,其为目前世界上建设中的最大口径平面反射镜。大口径反射镜检测十分困难,而且它的外轮廓是非圆形的,更增加了其制造和测试的难度。

检测大口径平面镜的传统方法是利用三坐标测量仪(CMM)和瑞奇康芒法(Ritchey-Common)。超大口径三坐标测量仪价格非常昂贵,且大型三坐标测量仪精度难以保证,其检测精度仅能达到微米量级。瑞奇康芒法需要大口径的辅助球面镜,辅助球面镜的口径一般为待测大口径反射镜镜面尺寸的1.2~1.3倍,大口径、高精度的球面反射镜的制造相当困难,且瑞奇康芒法的瑞奇角产生检测图像压缩,使得被测平面的面形误差与球面本身的像散混合在一起,影响检测结果的准确性。

为了解决大口径反射镜面形检测的困难,尤其是针对三十米望远镜第三反射镜高精度测量的瓶颈,本项目组提出了五棱镜扫描和子孔径拼接相结合的方法。五棱镜扫描检测获取低阶面形精度,配合子孔径进行全口径测试,获得全频段面形信息。

主要内容

当大口径反射镜经过研磨和抛光后,可以用五棱镜扫描对其进行测试,该方法的原理和示意图如图4所示,不管入射光束的角度如何,五棱镜都能使光线偏转90°。入射光束与出射光束之间的夹角仅取决于测试表面的倾斜程度,因此可以通过五棱镜扫描测量光学表面的斜率。

五棱镜扫描测试的流程图如图5所示,经五棱镜扫描后,可以获得反射镜表面的斜率信息,对斜率数据进行积分能够得到其面形误差,经过像差拟合后,如果低阶像差不明显,反射镜将进行精抛光并结合子孔径拼接测试技术开展后续加工;如果低阶像差明显,该反射镜将重新进行研磨和粗抛光加工,并通过五棱镜扫描再次测量。

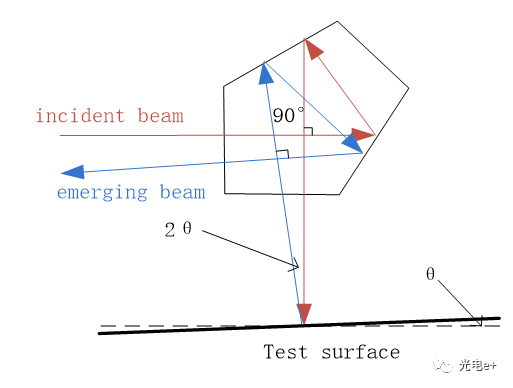

图4 五棱镜扫描测试大镜示意图

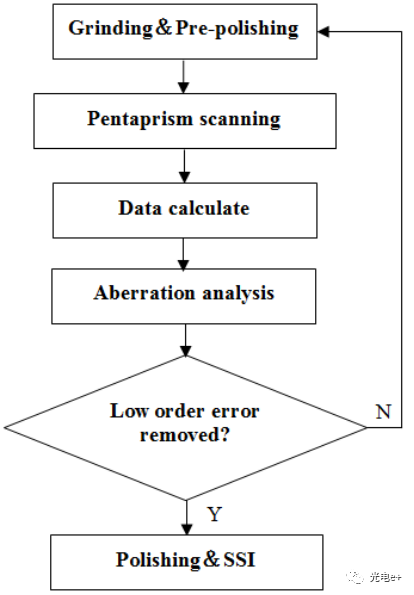

图5 五棱镜扫描大镜检测流程图

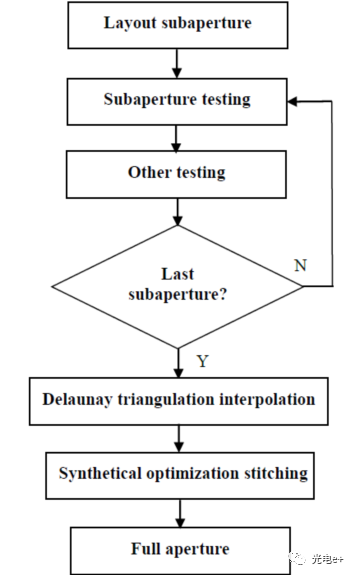

图6 大口径反射镜子孔径拼接检测流程图

大口径反射镜子孔径拼接检测流程如图6所示,其方法原理如图7所示。首先进行子孔径规划,大口径反射镜将被划分成几个小的区域(子孔径),利用小口径干涉仪逐次对大口径反射镜的各区域进行相位测量,利用三角剖分算法和综合优化子孔径拼接算法可以完成对大口径反射镜全口径的面形检测。

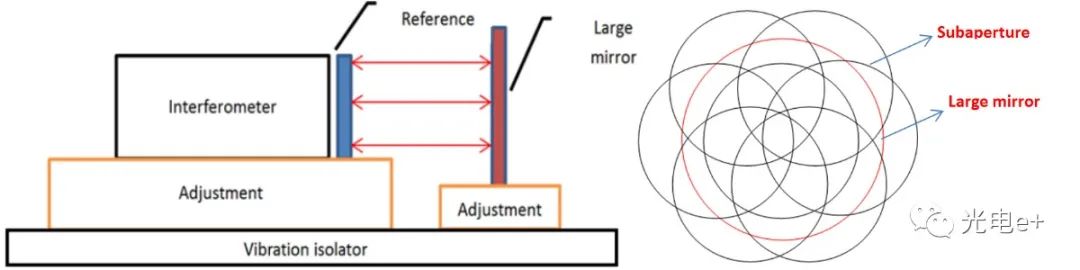

图7 大口径反射镜子孔径拼接原理示意图

首先,根据被测镜和干涉仪的孔径确定子孔径的大小和个数。通过拼接系数可以拼接整个面形,为了正确计算拼接系数,相邻子孔径会有重叠区域,且重叠区域大于子孔径的1/4。其次,通过调整干涉仪与大口径反射镜,使干涉仪对准和遍历各子孔径,利用干涉测量法可以检测各子孔径的相位分布,通过拼接获得全口径面形。在测量每个子孔径面形相位的过程中,由于受测试环境的影响、镜面粗糙度不均匀、测试仪器精度等因素的影响,使得子孔径数据必然存在缺失,将采用三角剖分算法求解和填补子孔径相位数据。

假设将每个子孔径的相位数据转换为对应的全局三维坐标,如图8(a)所示,首先在XY平面上定义均匀网格,将第i和第j个子孔径的相位数据投影到XY平面上,三角剖分示意图如图8(b)所示。对子孔径i的测量数据进行三角剖分,从而得到预先定义的数据点的(x,y)的面形值,即:利用三点定义一个平面,平面方程为ax+by+z+c=0(z的系数一定不为0),利用方程(1)求解出系数a,b,c


其中(xi,yi,zi)(i=1~3)为构成基三角形的三个点的坐标,得到这三个点所确定的平面方程为公式(2):


将点(x,y)的坐标带入到该平面方程中,即可得到对于第i个孔径,该插值点的面形值z

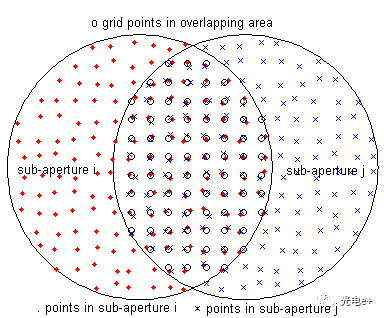

(a) 投影示意图

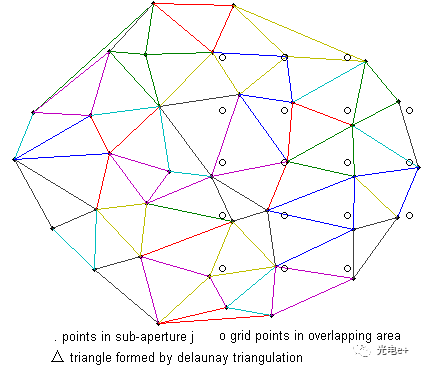

(b) 三角剖分示意图

图8 重叠区域计算



通过逐次拼接相邻子孔径,可以得到整个反射镜的面形误差,但往往会引起拼接误差的累积。本文提出了一种综合优化拼接方法,可以同时计算所有拼接系数。由于拼接平面,各子孔径的未对准误差仅有相对平移量和倾斜量的组合,可以描述为公式(3):


其中wi是干涉仪测量的第i个子孔径的相位数据,wi’是第i个子孔径的实际相位数据,pi是相对的平移系数,aibi分别是相对X方向倾斜和Y方向倾斜的系数。

假设重叠区域数为N,使得所有重叠区域相位差的平方和值为最小,用最小二乘法计算最佳拼接系数:


wiwj是随机相邻子孔径的相位数据,通过三角剖分插值,(xiyi)和(xjyj)的坐标相同。因此,公式(4)可以简化为公式(5):


通过最小二乘拟合可以计算出所有的拼接系数,从而精确地拼接出完整的面形信息。

为验证本项目组提出的五棱镜扫描及子孔径拼接技术的方案可行性,设计并研制了三十米望远镜第三反射镜的原理镜,其为900 mm×600 mm椭圆外形,厚度仅为12.5 mm的微晶玻璃超薄反射镜。在抛光阶段利用五棱镜扫描检测如图9所示,其检测结果如图10所示,低阶面形表现形式为离焦及像散,P值最终为6.61 mas,小于TMT项目组要求的18.8 mas。利用小口径4D干涉仪经300 mm口径扩束系统后对其进行子孔径拼接检测,设备如图11所示,其检测结果如图12所示,面形RMS值为28.676 nm,slopeRMS 为0.97 μrad,满足了设计要求。

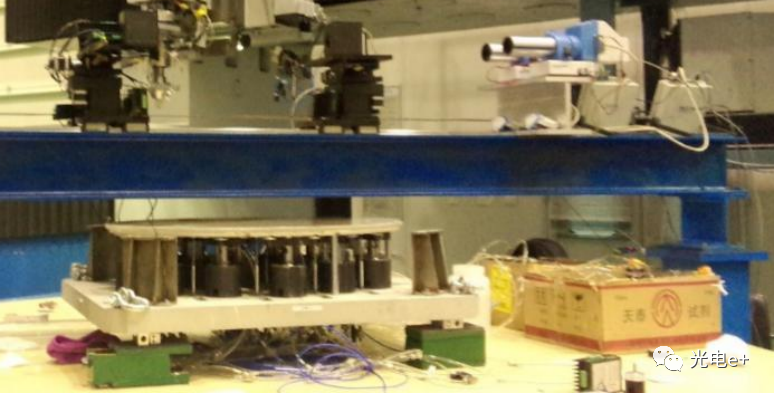

图9 原理镜五棱镜扫描检测设备图

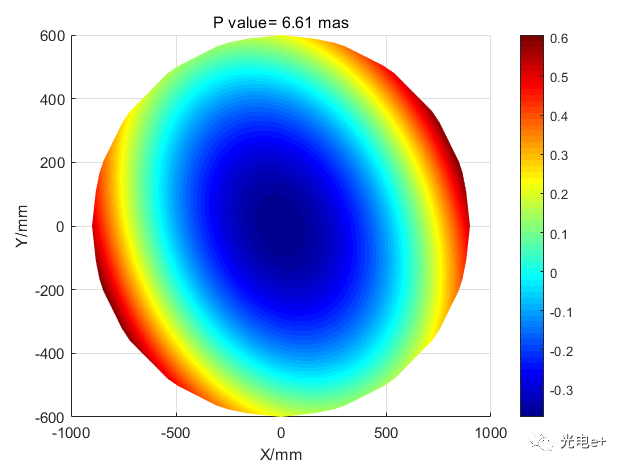

图10 原理镜五棱镜扫描检测结果

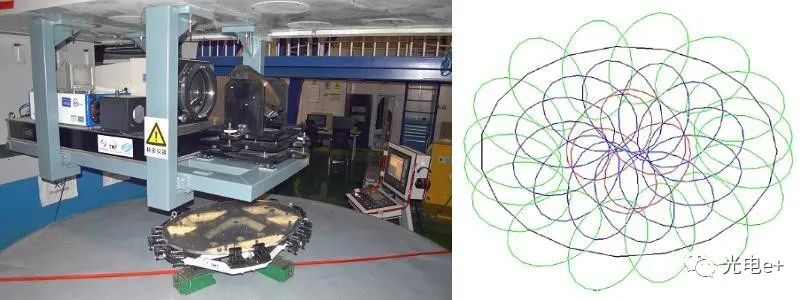

图11 原理镜子孔径拼接检测装置及规划图

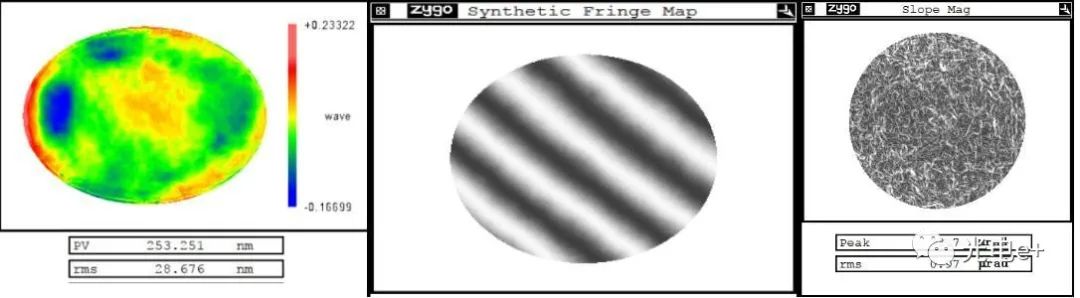

图12 原理镜拼接检测结果

结论

为了解决超大口径(大于3 m)平面镜的高精度检测难题,项目组提出了一种五棱镜扫描与子孔径拼接相结合的新方法。介绍和研究了五棱镜扫描和子孔径拼接计测的基本理论和原理,制定了三十米望远镜第三反射镜的光学测试方案,并研制了三十米望远镜第三反射镜的原理镜进行了实验验证,其最终面形误差低阶值为6.61 mas,slopeRMS为0.97 μrad,满足设计指标要求,且可以很好的扩展至4 m量级,满足TMT三镜3.5 m口径的检测需求,从而提供了一种高精度光学检测大口径反射镜面形的方法。
